全正钢质瓦楞/蜂窝板
采用航空、航天材料的金属瓦楞板/蜂窝芯作为核心芯材，目前已广泛应用到医疗教育及公共空间等领域，该系统采用热压成型技术，因金属之间的空隙，使其具有良好的保温功能。瓦楞的间隙使的板内气体可以自由流动，在热胀冷缩时也不会引起结构变形。结合覆膜镀锌钢板等多重结构，利用高温复合和面板热压一体化技术，确保板材的整体性、强度和平整度。质轻、强度高、刚度大等诸多优点，使其具有抗高风压、减震、隔音、保温、防火等优点。
钢制瓦楞芯复合板
- 材质：钢板、铝板
- 防火等级：A级(GB8624-2012)
- 高度：(其它定制规格)12mm
- 尺寸规格：W:950mm、1200mm, L ≤ 4000mm
- 平整度：可实现大块面的面板，板面平整度高。可以完美的展现恢宏大气、舒展流畅的设计效果。
- 抗形变：钢制瓦楞芯复合板中间的空气层被面板、底板与水波纹芯体分割成了众多密封单元室，具有强度高、硬度好和超高刚度的特性，是传统铝塑板和铝单板所无法比拟的。
- 弯曲刚度：2.45×10°N·mm2(实测)标准≥1.0x10N· mm2 Jc/T 2113-2012
- 剪切刚度：4.91x105N(实测)标准≥1.0x104Jc/T 2113-2012

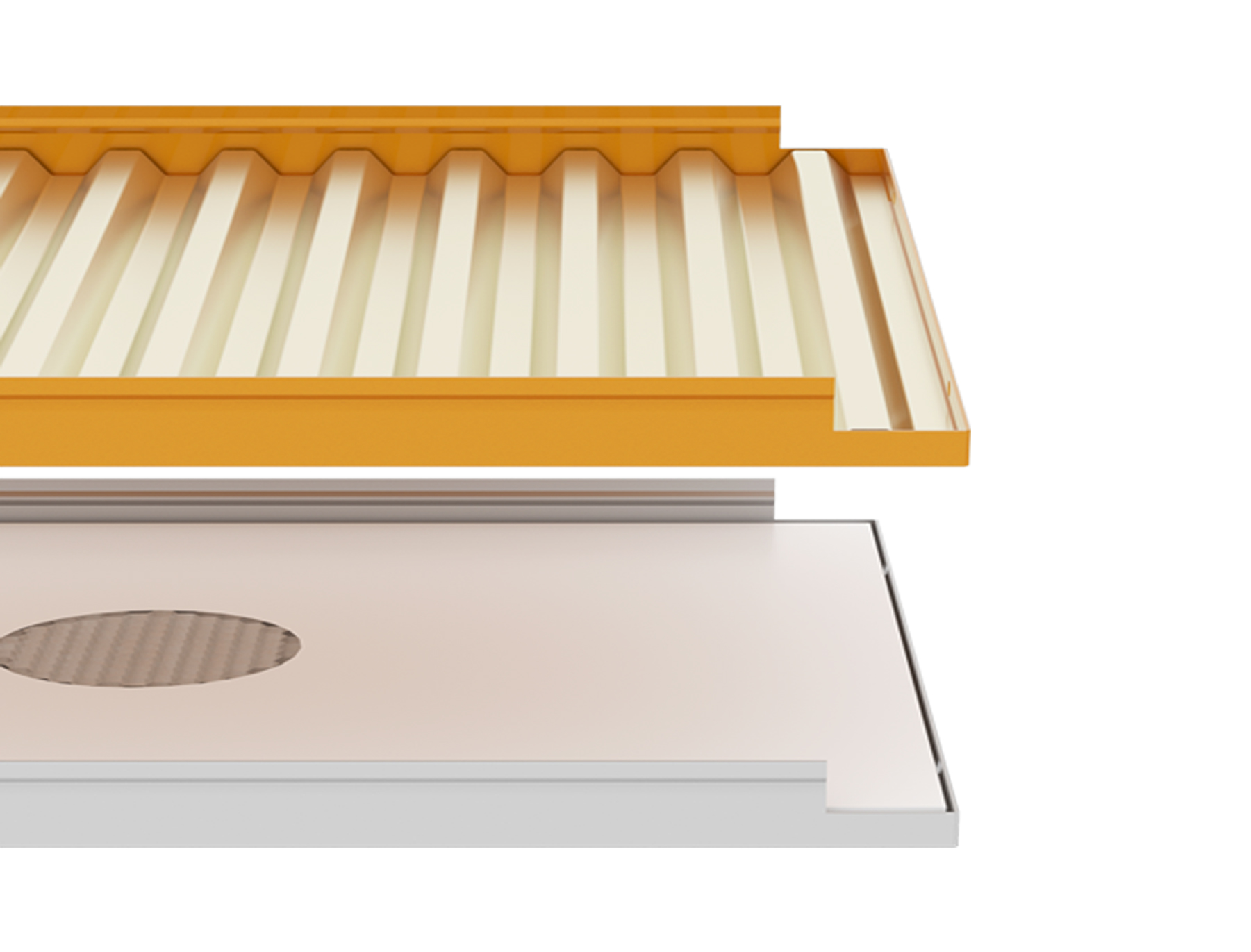

产品结构
Product mix

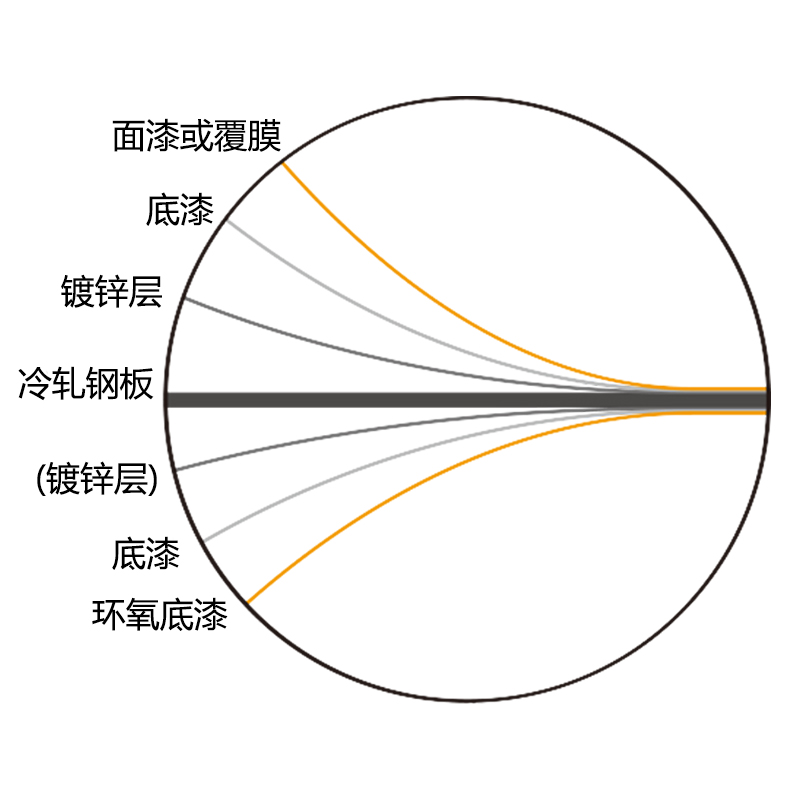

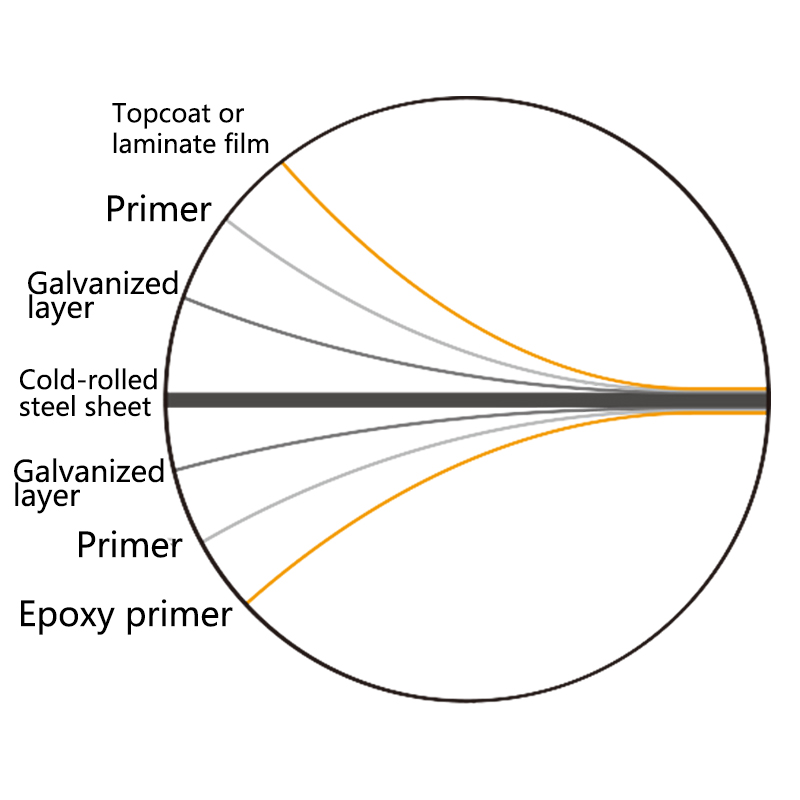

预辊涂彩色涂层钢板选用高镀锌量基板，涂覆特殊强化聚酯(SPE)或氟碳树脂(SPVDF)或高耐候(SHDP)涂层。
- 常规宽度：950mm、1200mm 高度定制
- 可定制宽度：100mm、200mm、300mm、400mm、500mm、600mm

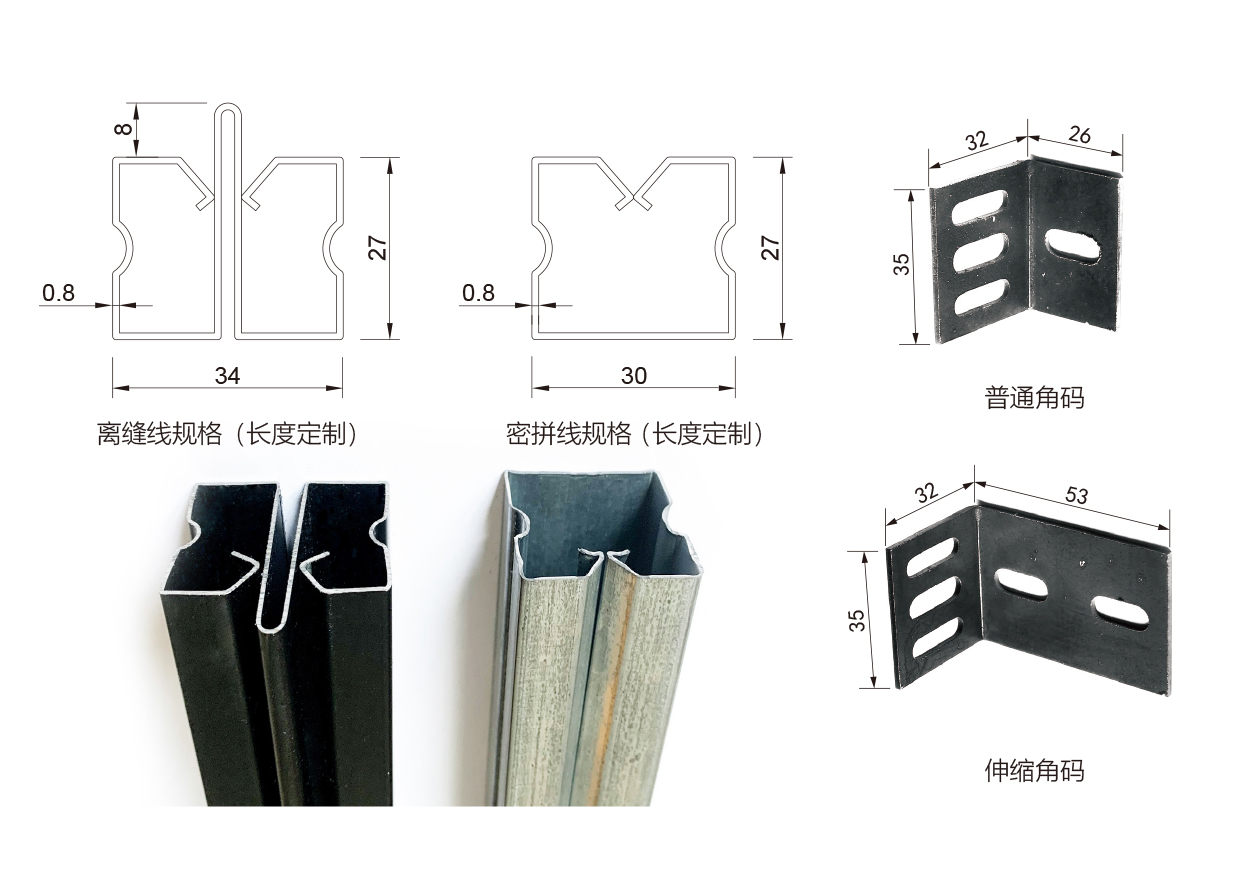

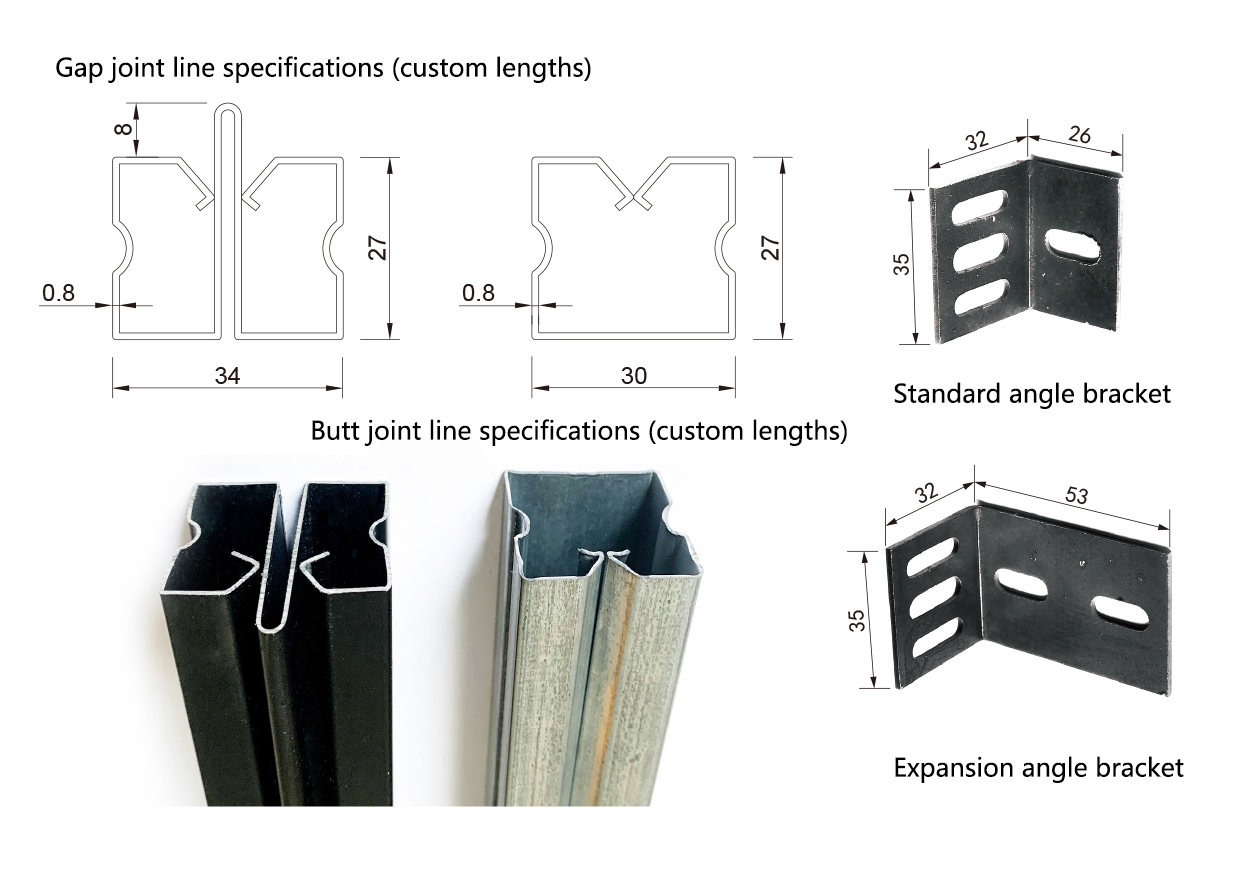

产品配件
Product accessories

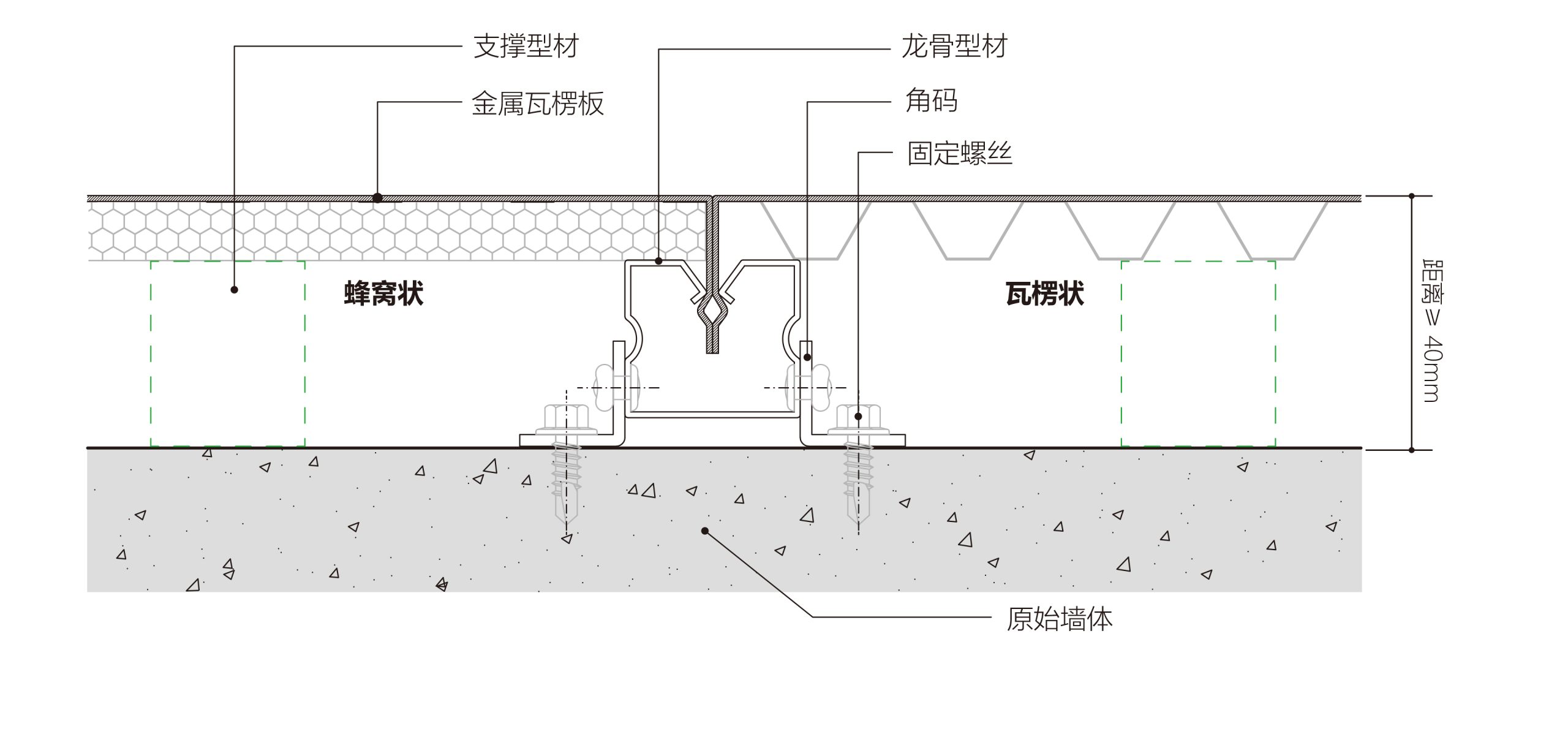

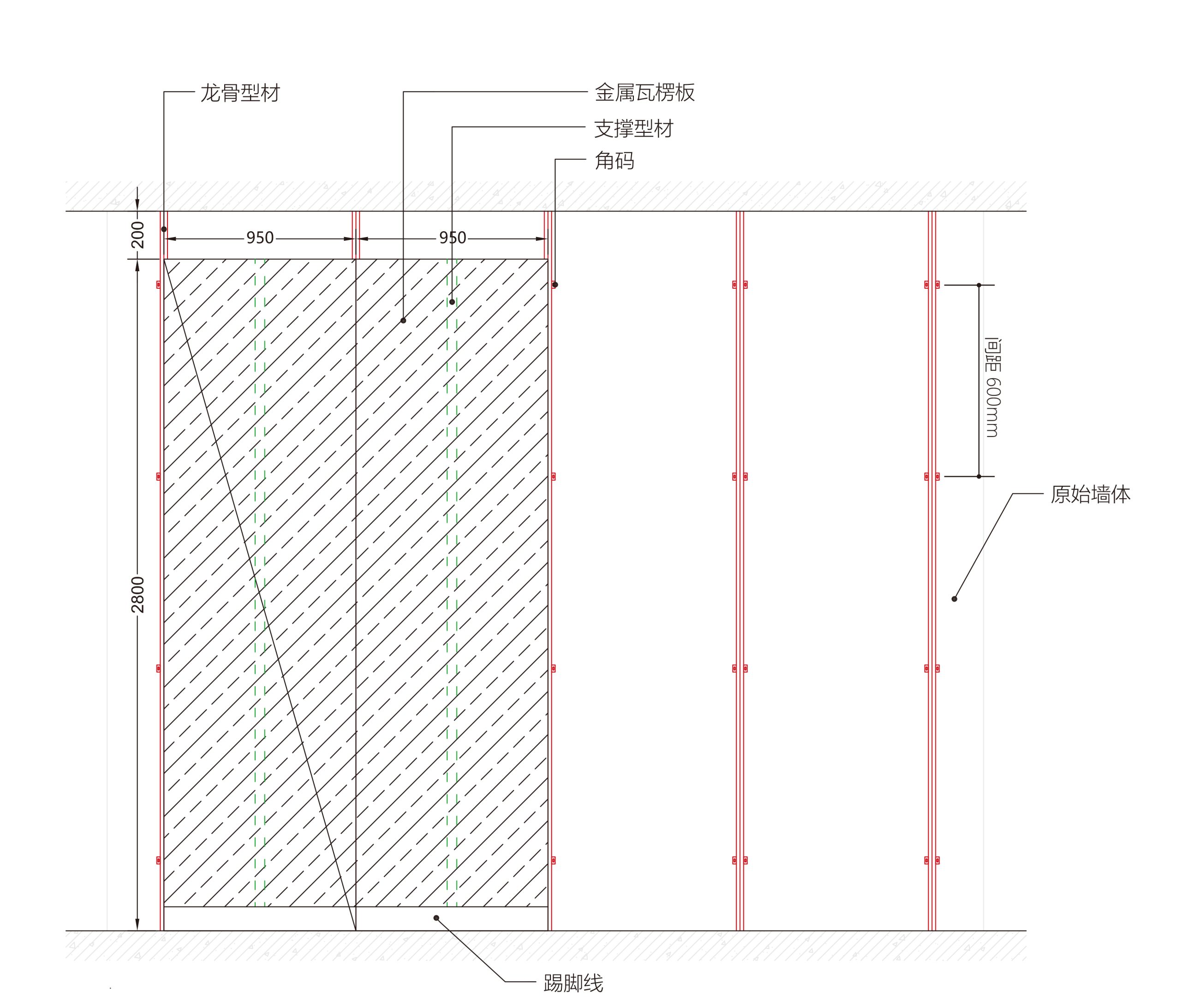

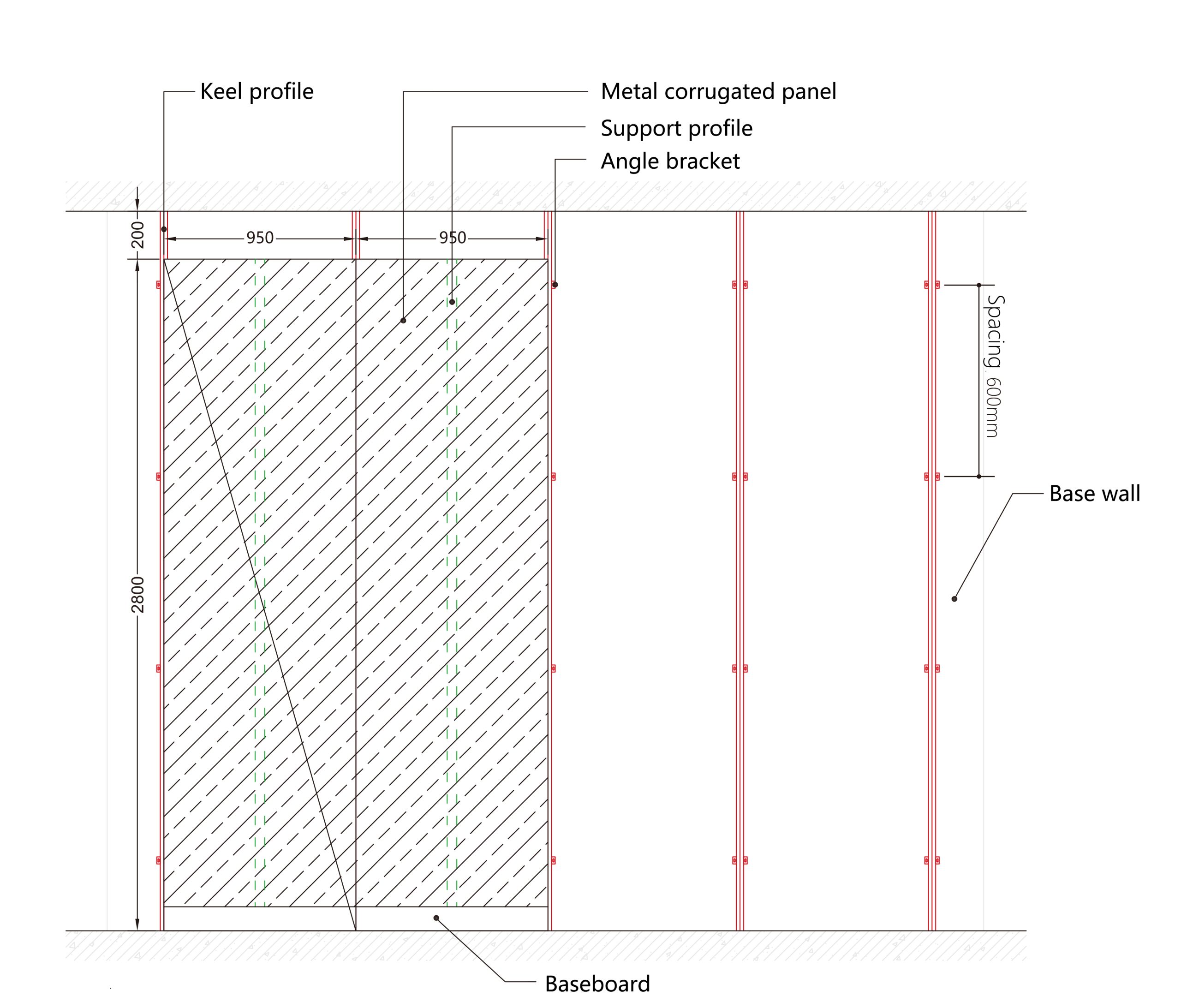

安装说明
Installation instructions
| 名称 | 类型 | 编号 | 结构 |
|---|---|---|---|
| 吊顶或墙面 | 铝蜂窝芯 铝瓦楞芯 |
1 | 采用常规标准尺寸宽 1200× 长度可定制，宽 950× 长度可定制，进行排版，非标准根据实际尺寸制作 |
| 2 | 1、采用 3003H26 铝板，铝质面板厚度 1.0 mm。2、采用≥ 40μm 锌层的镀锌板加表面涂层，镀锌板厚度≥ 0.8 mm | ||
| 3 | 面层涂层：(聚酯涂层，氟碳涂层，PVC 覆膜，热转印) 表面耐磨，抗刮等 | ||

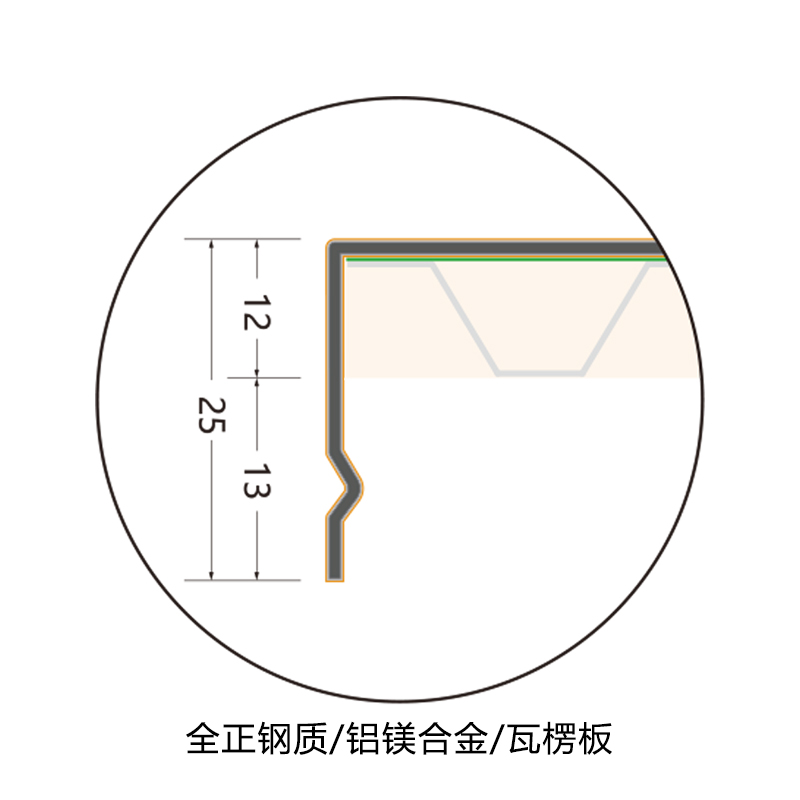

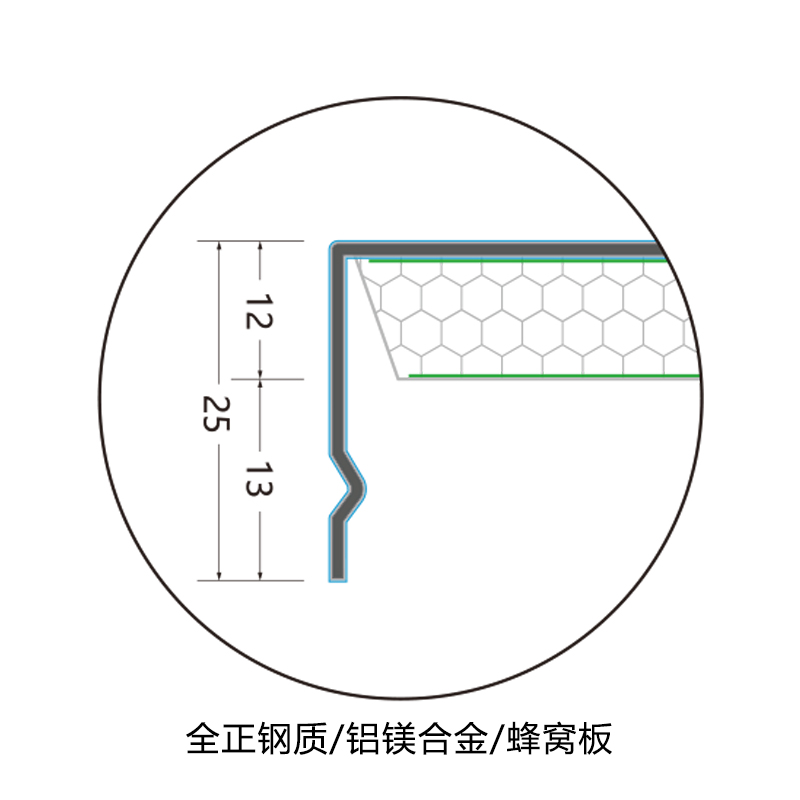

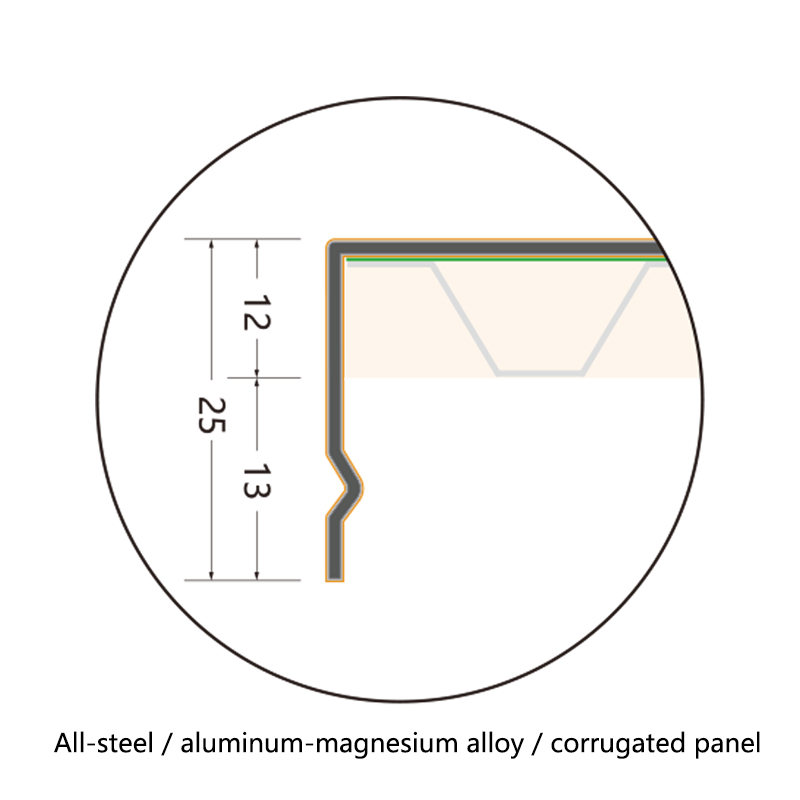

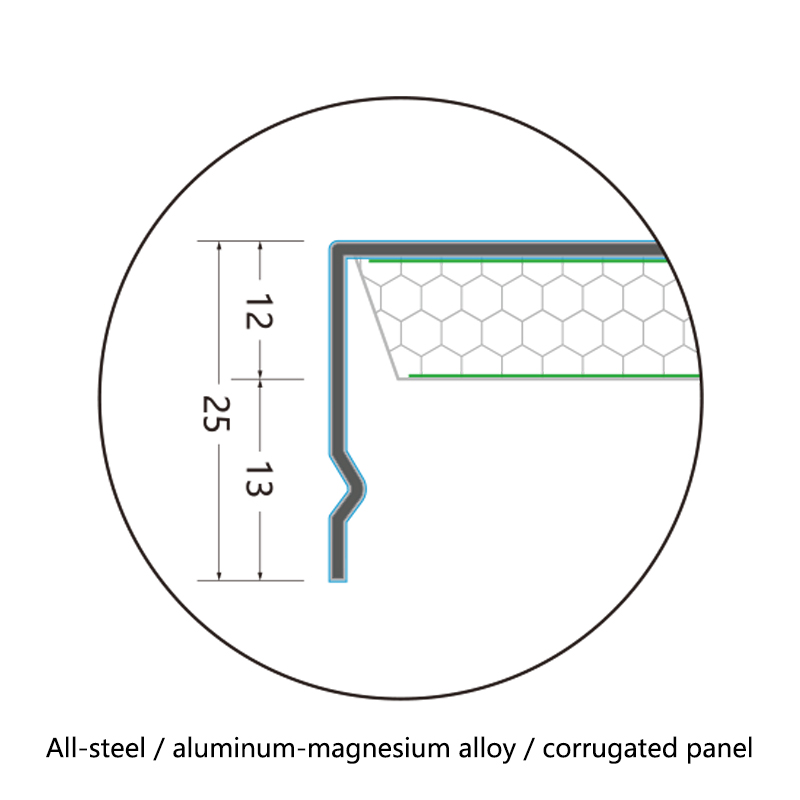

| 4 | 整板折边高度 25 mm，板厚为 12 mm | ||
| 5 | 面板折边成 L 型，确保边部垂直，强度高，不变形 | ||
| 6 | 铝蜂窝芯组成，铝面板 1.0 或镀锌板 0.8 mm + 高强度铝蜂窝芯 + 背板 0.4 mm，确保板面平整，强度高，无波浪 | ||
| 7 | 铝瓦楞芯组成，铝面板 1.0 或镀锌板 0.8 mm + 铝瓦楞芯 0.3-0.5 mm，确保板面平整，强度高，无波浪 | ||

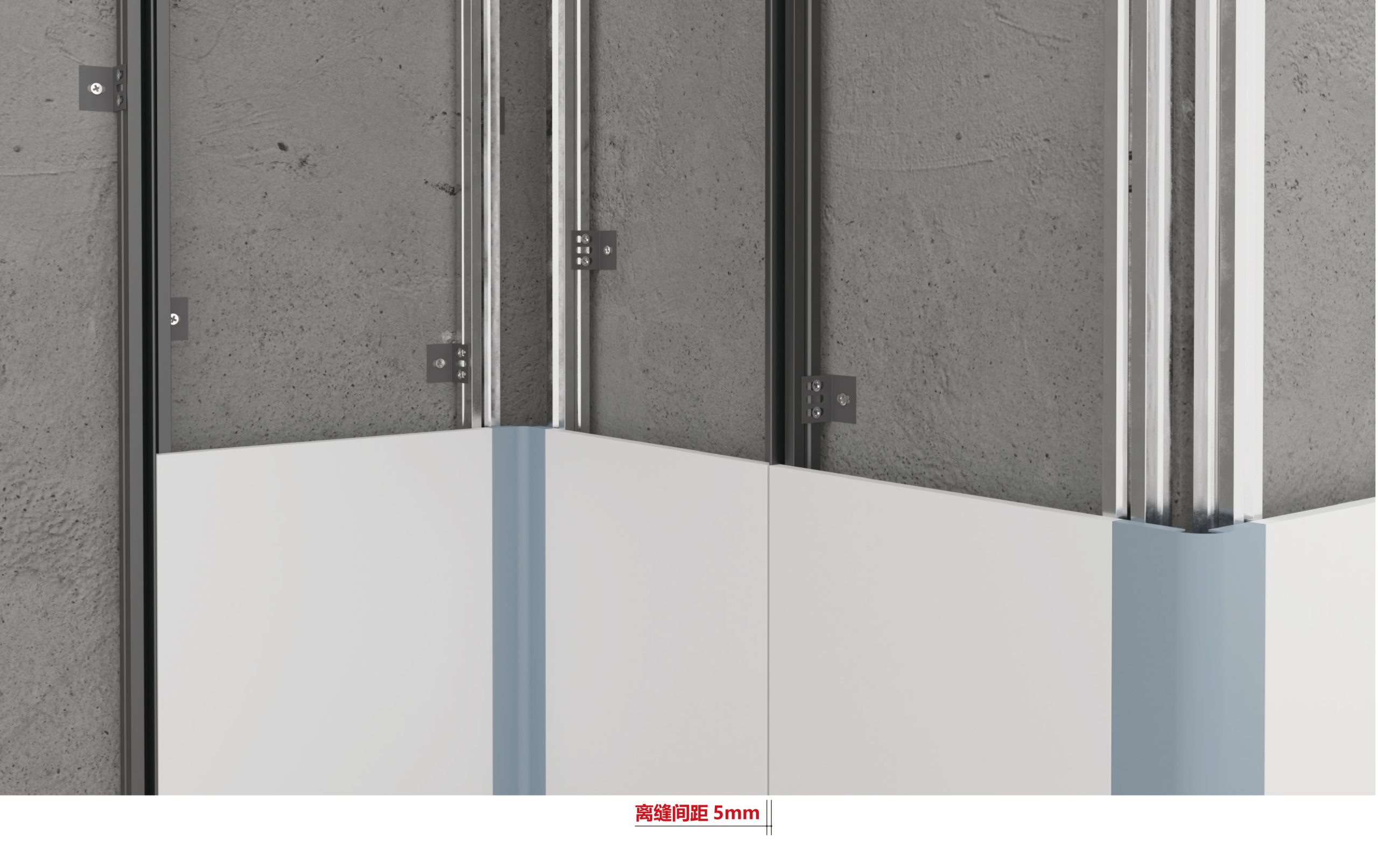

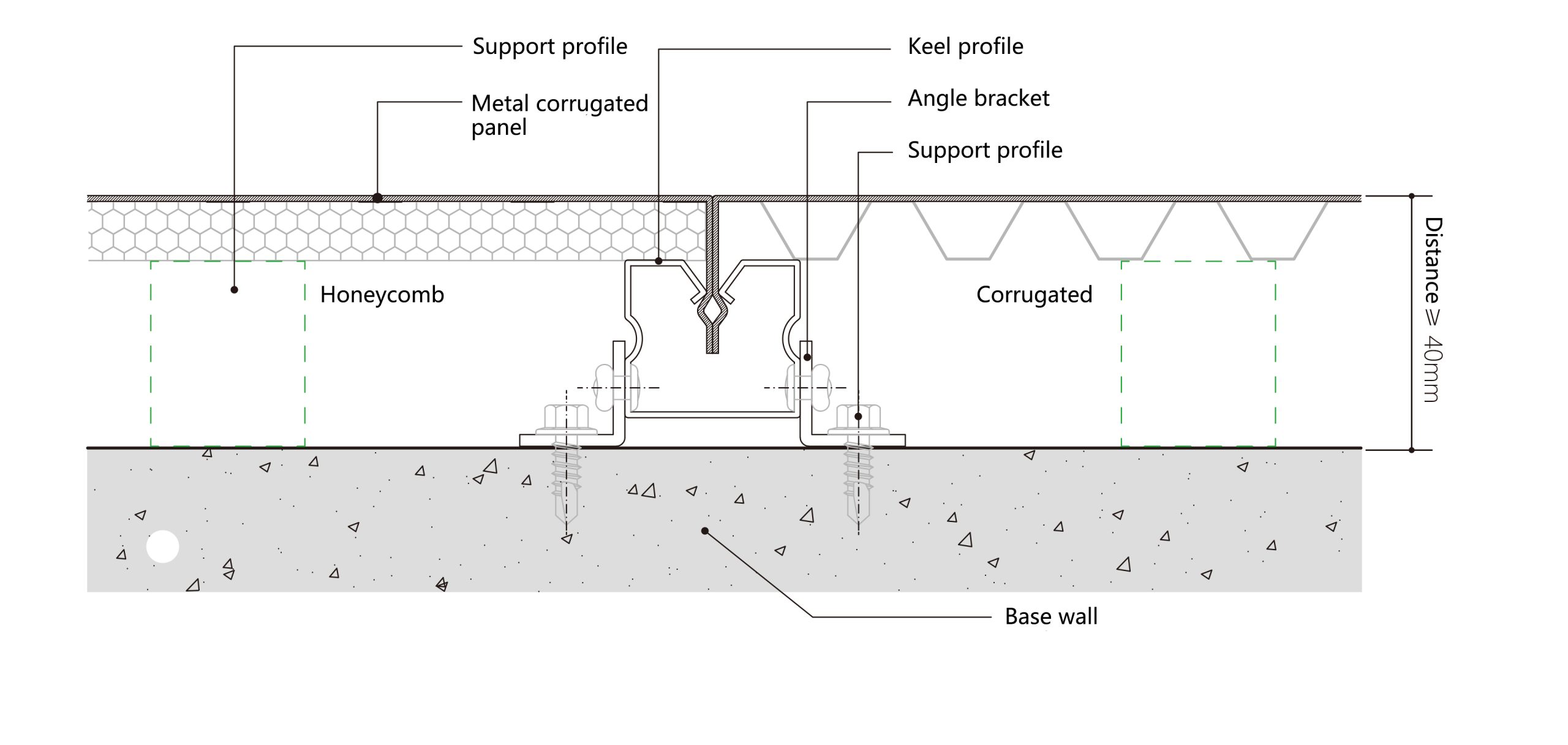

| 8 | 采用专用的密拼镀锌龙骨或 5 mm的离缝龙骨，龙骨二侧用镀锌角码水平条直固定于墙体，角码间距 600-800 mm | ||
| 9 | 龙骨架于墙体角码连接采用不锈钢膨胀管链接，角码于龙骨采用镀锌自攻螺丝固定 | ||
| 10 | 龙骨架安装完成后，作防腐防锈处理，龙骨架空档部位采用（阻燃，保温，隔音，防腐）等材料，填充物进行填充 | ||
| 11 | 整板于填充部位采用防腐的粘合剂进行点状粘合，避免空心化或有回音 | ||

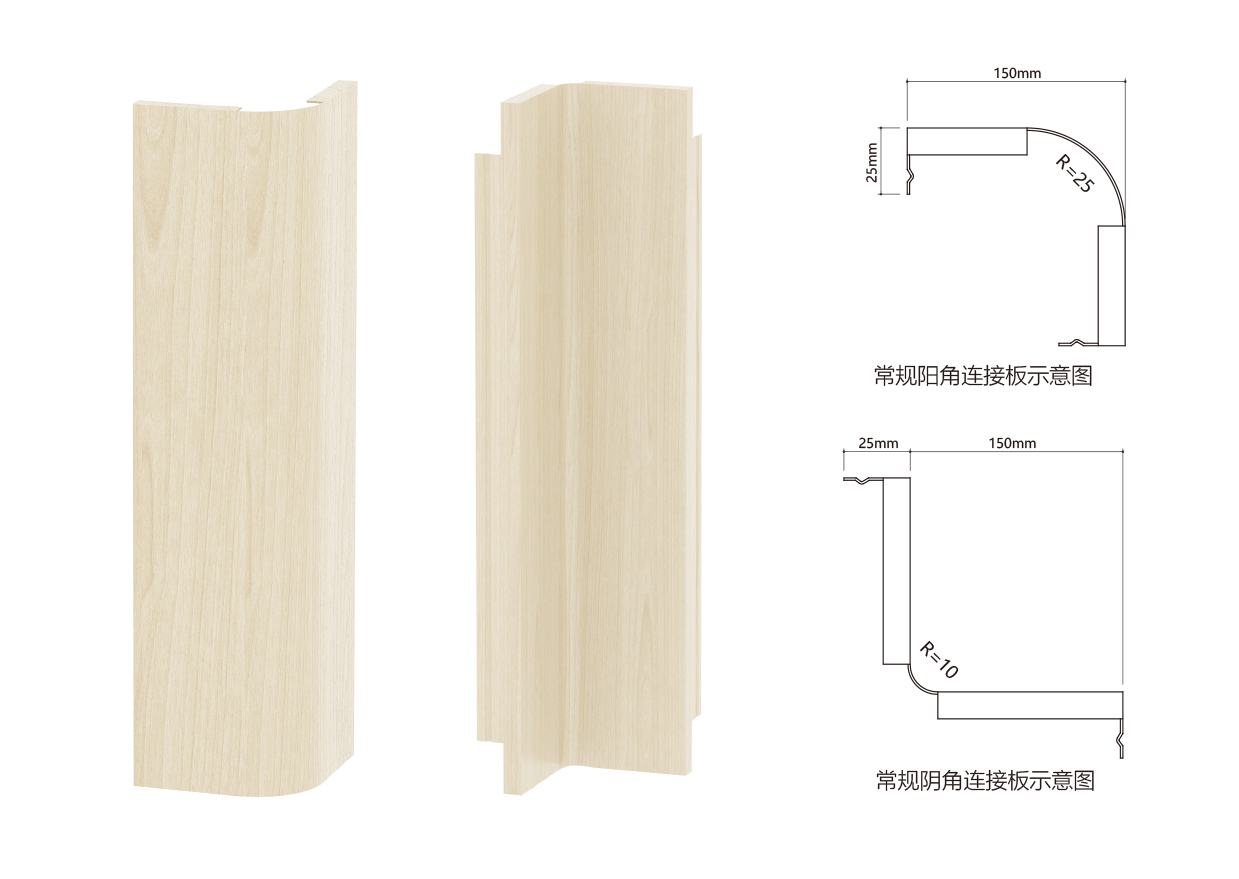

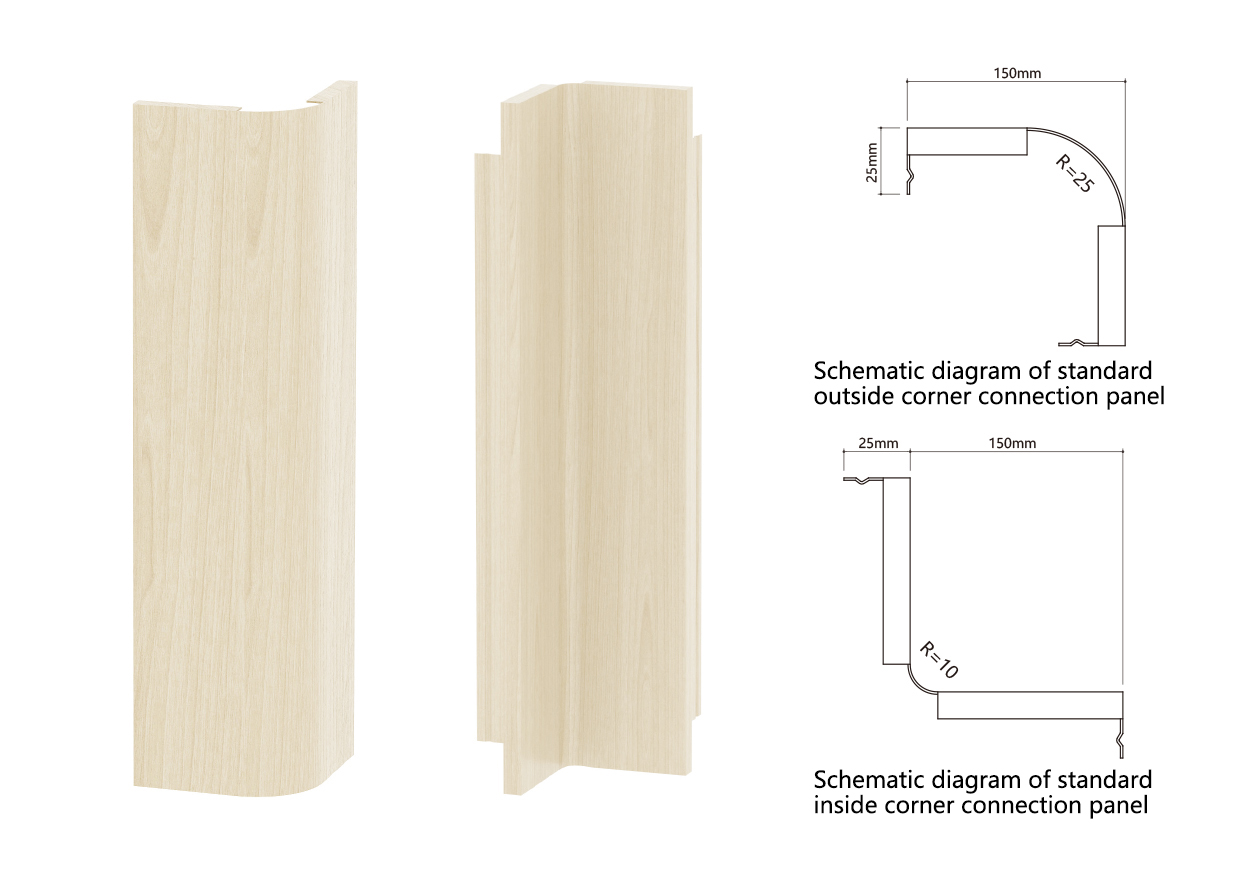

| 12 | 阴角采用 R10 角度一体折弯，阳角采用 R25 角度一体折弯 | ||
| 备注 | 13 | (特别要求：抗菌或防静电处理) | |
易折弯、开槽，安装方便快捷
Easy bending.slotting. convenient installation
成品板质至超轻，结构超强，面板铝板厚度适中，可轻易进行切割、开槽、折角，可实现平贴、干挂等，施工方便，安装快捷。
不变形
不褪色
防腐防锈
美观现代

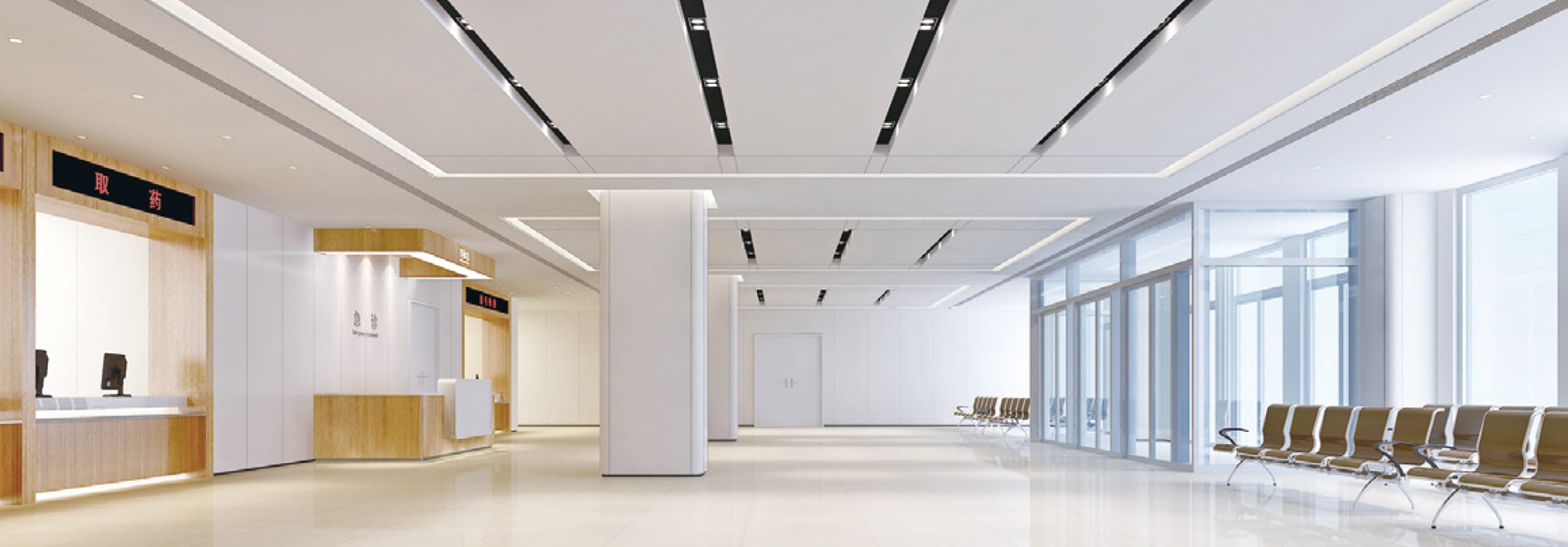

应用领域
Application field

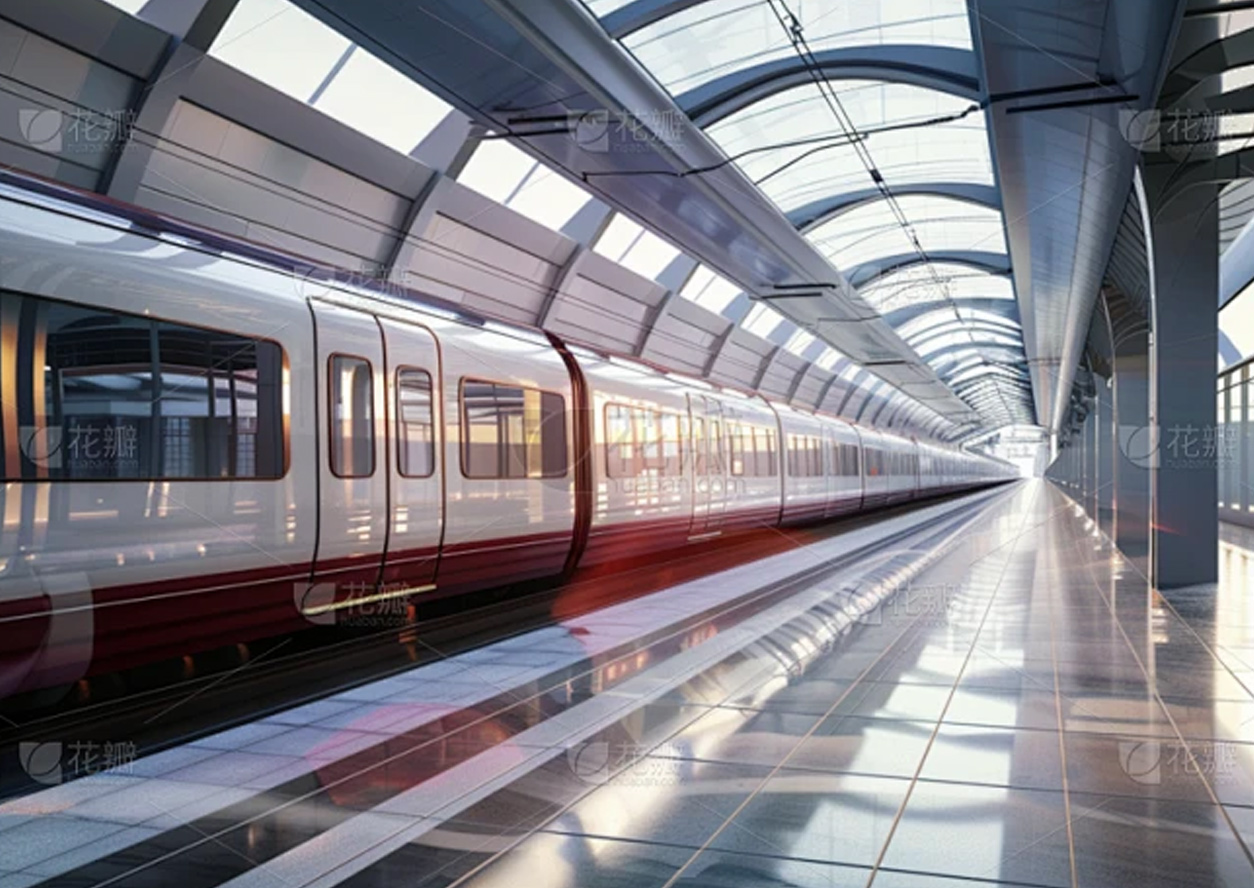

公共交通

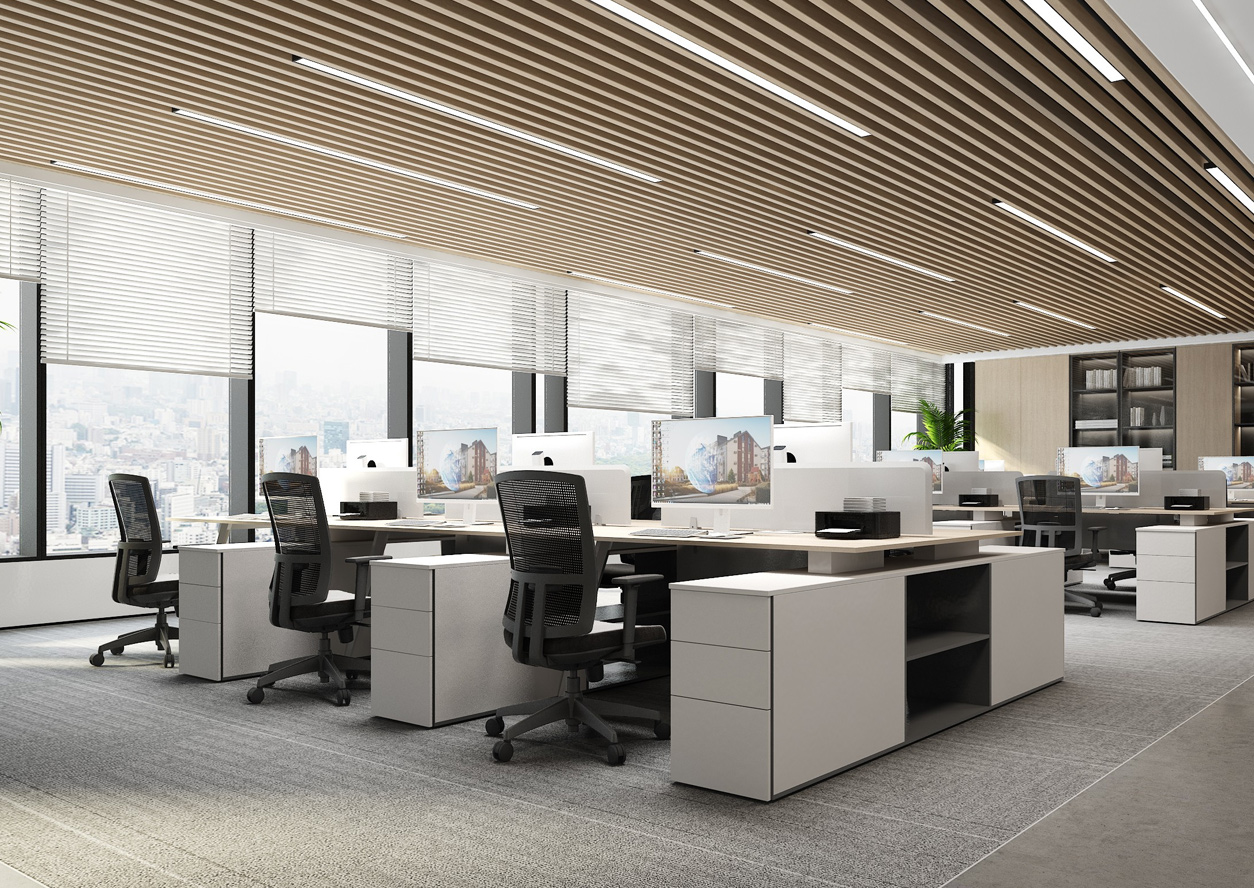

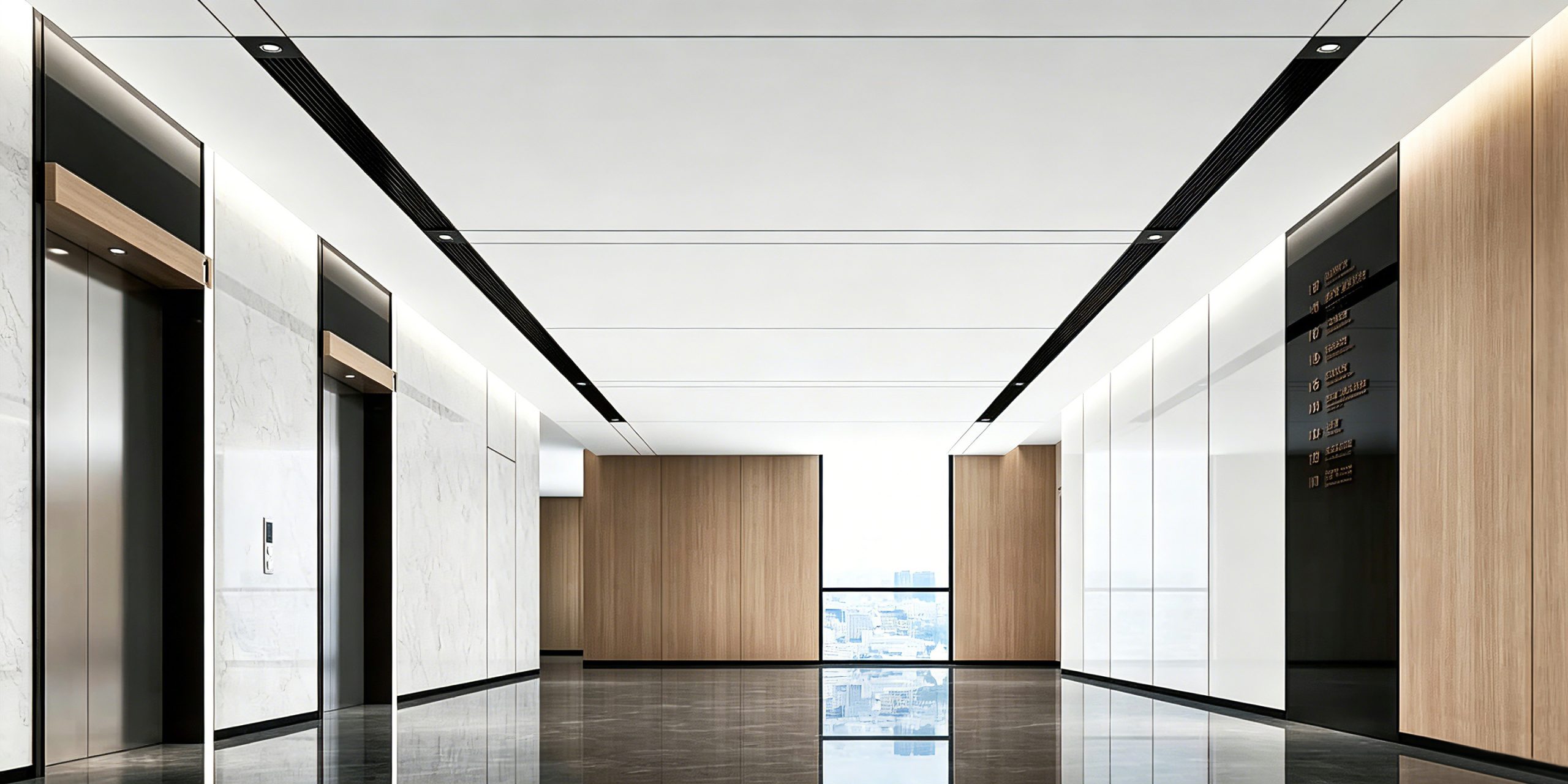

办公大楼

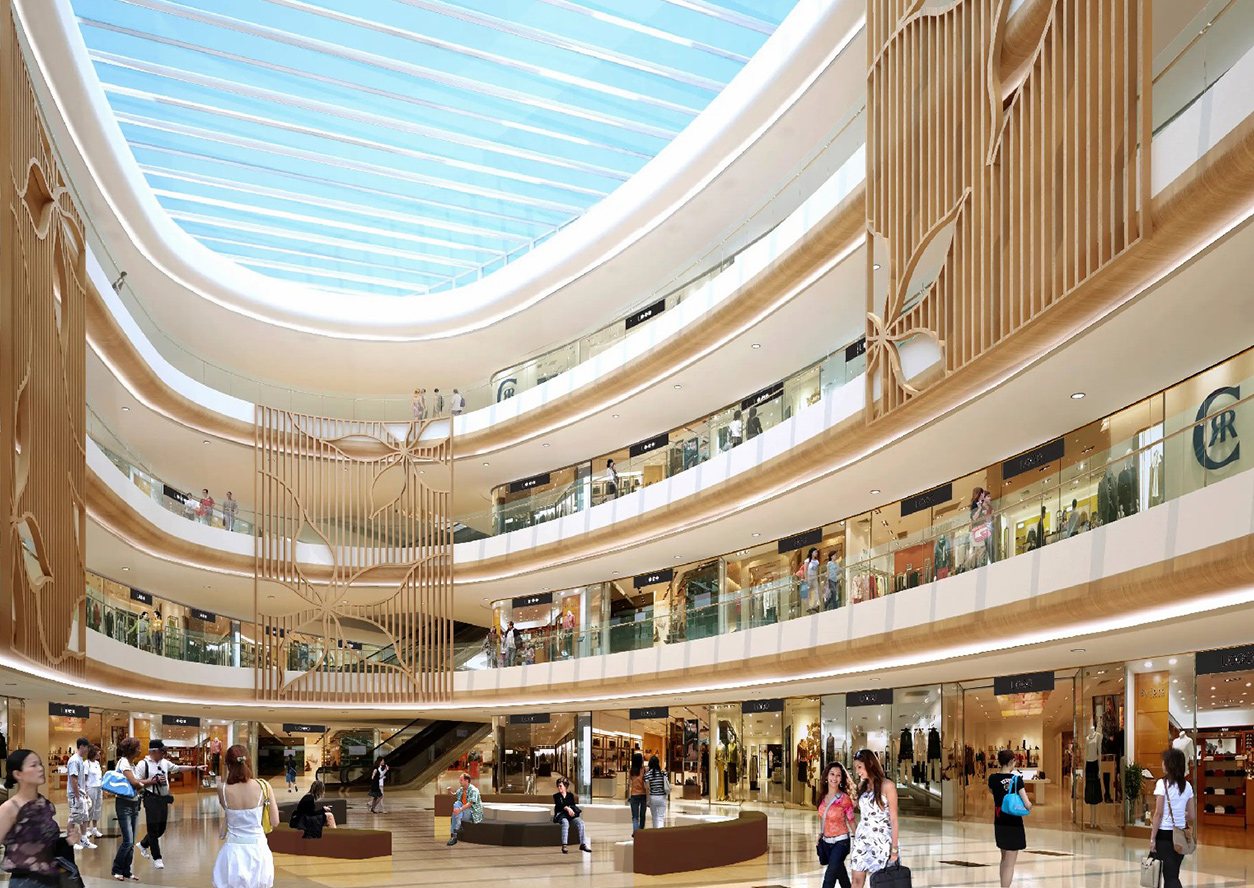

购物商场

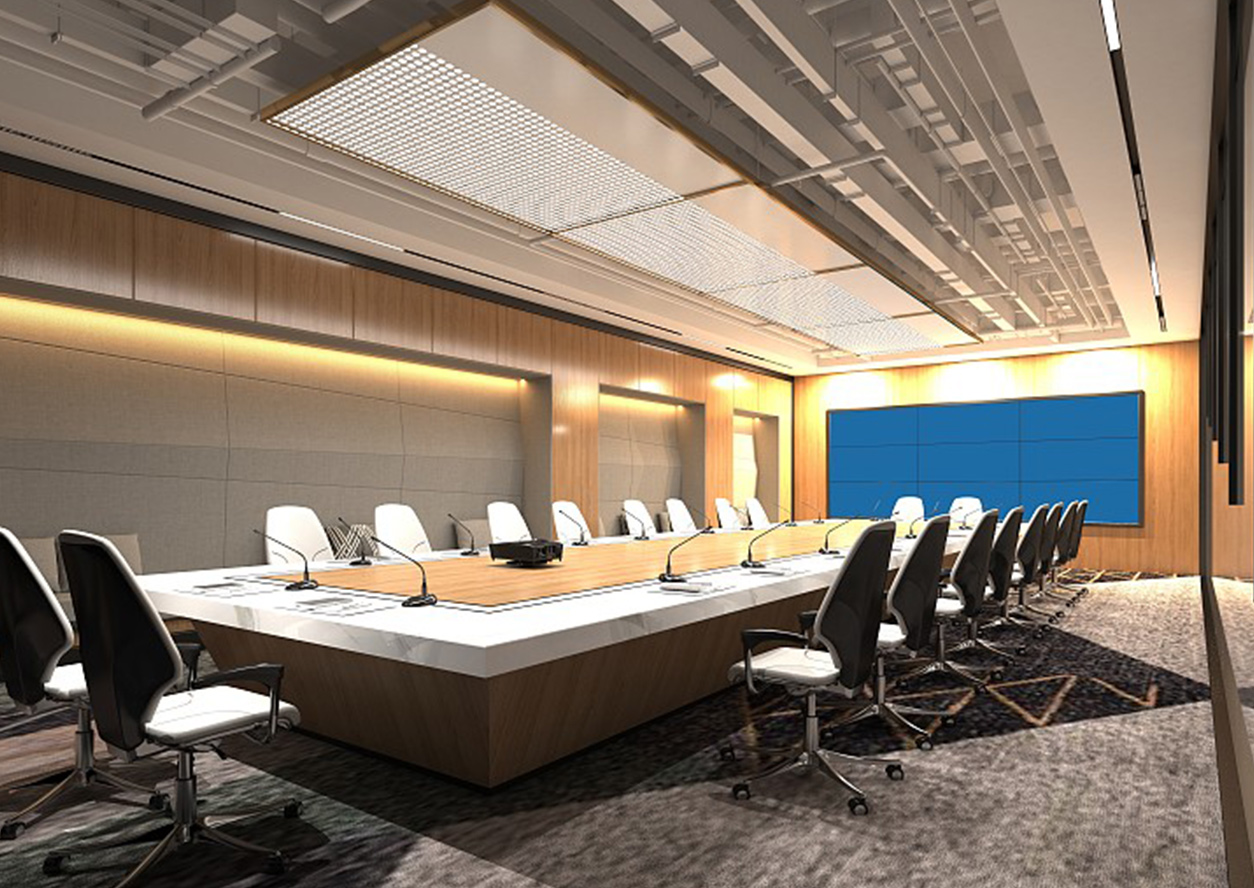

会议中心
常用色卡
Select color card
