产品介绍
| 产品规格 Product Specification |
板材厚度 Panel Thickness |
|---|---|
|
1220 × 2440 mm 1220 × 3000 mm 1220 × 长度定制 |
4mm、6mm、8mm |

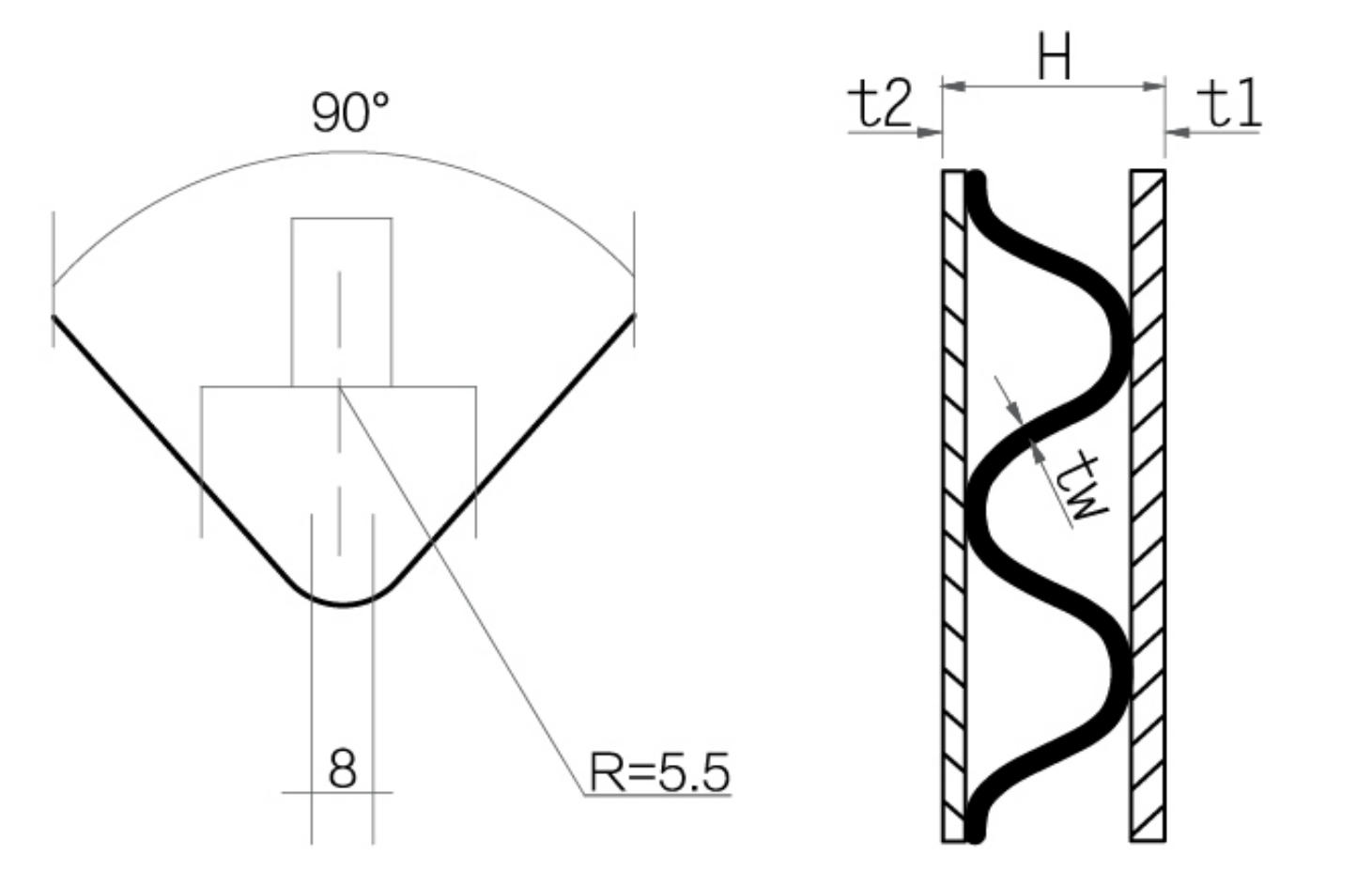

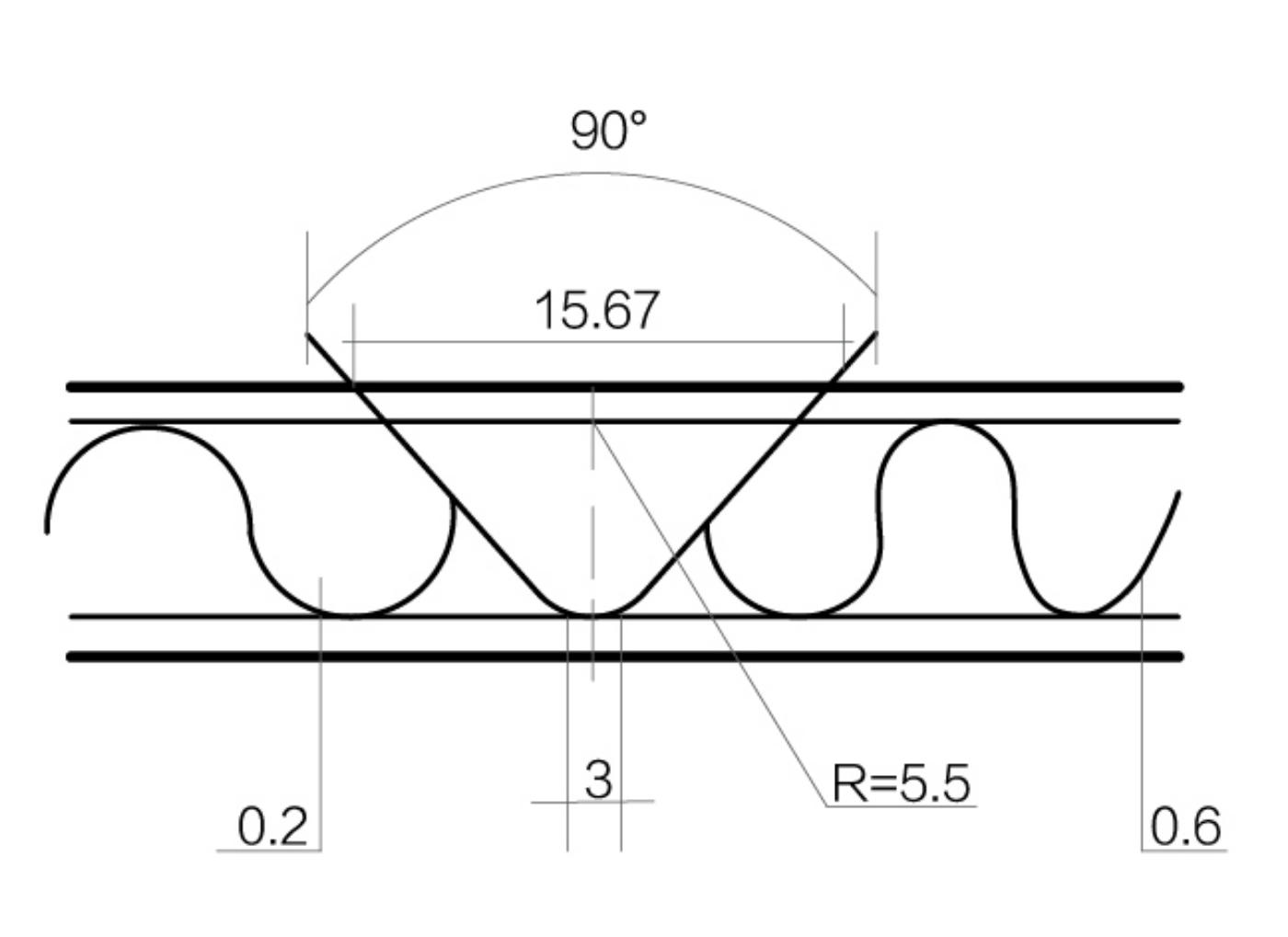

| 铝面板厚度 | t1 – thickness of top sheet (0.4–1.0mm) |
| 铝锥芯厚度 | tw – thickness of corrugation (0.3mm) |
| 铝背板厚度 | t2 – thickness of bottom sheet (0.3–1.0mm) |
| 板材总厚度 | H – panel overall thickness in millimetres (4–6mm) |

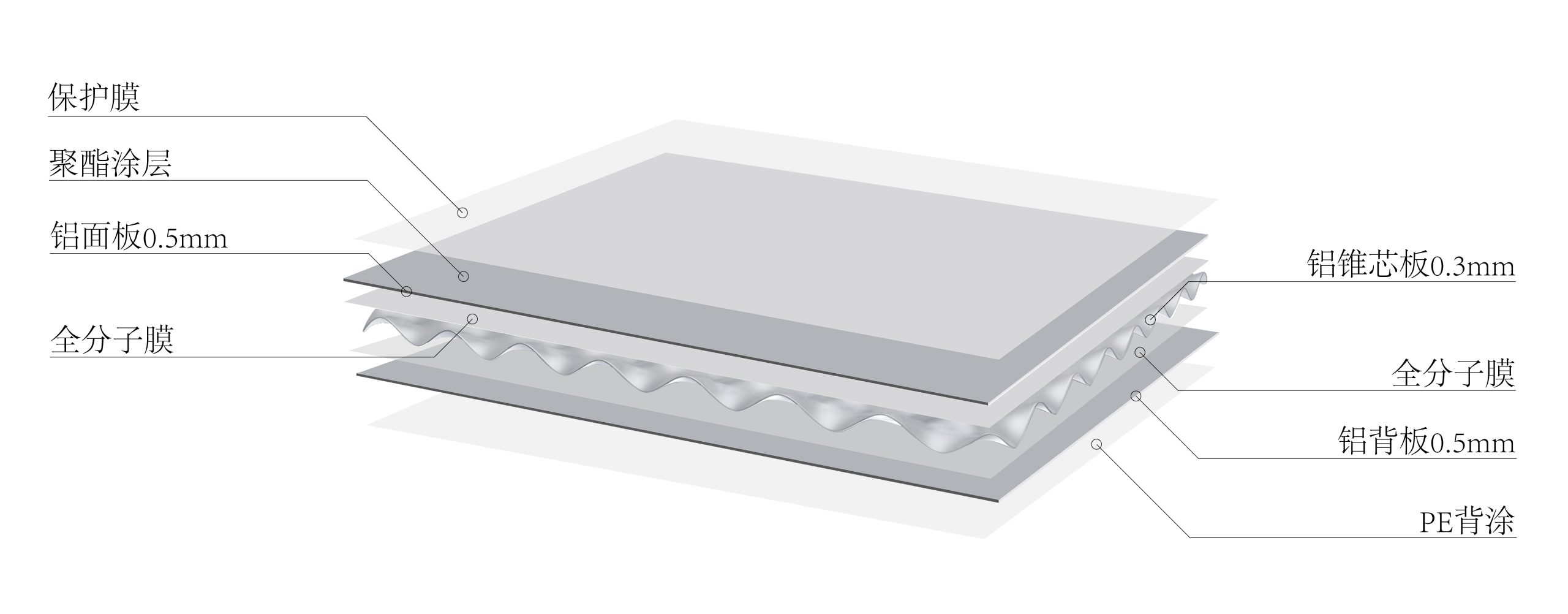

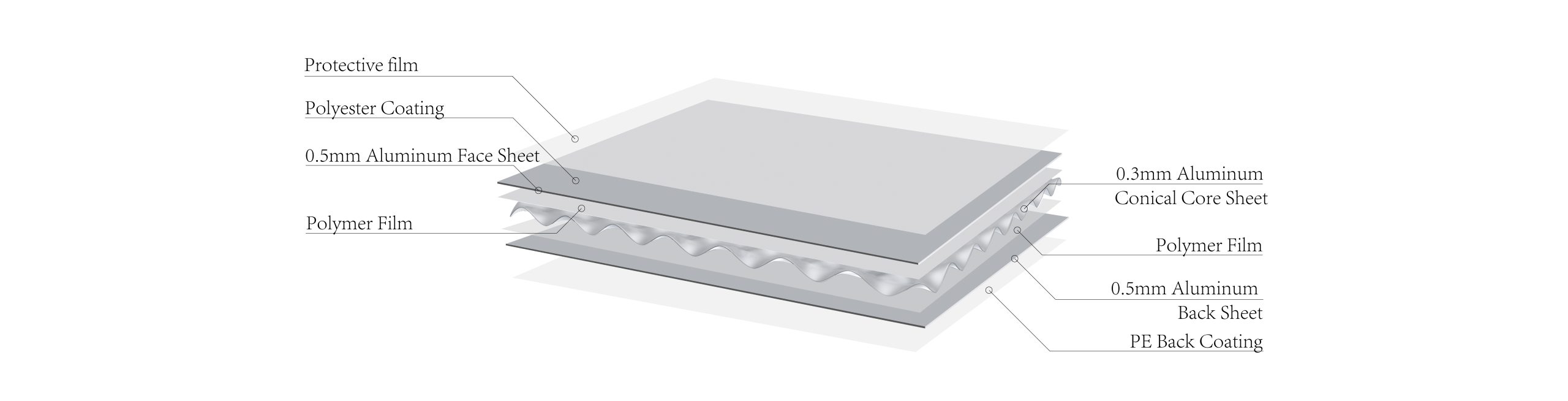

全铝三维板结构(3D效果图)
All Aluminum 3D Panel Structure (3D Rendering)

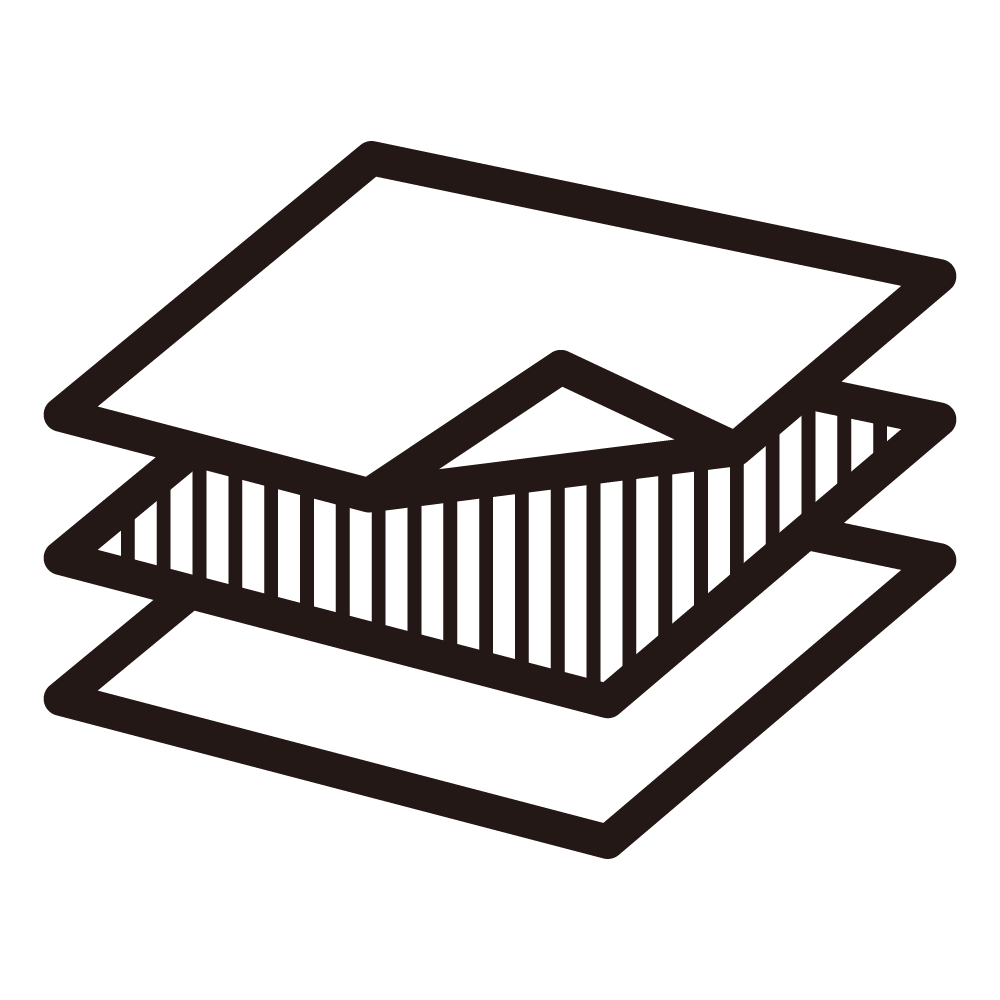

板面平整、强度高，抗风压变化率小
多层优质铝板复合结构使其具有出色的刚性重量比，中间层由于芯材的孔桥结构，使得其强度高，平整度好，立体三维结构均匀分布使板材以较小的重量获得较大受力，其抗风压和抗弯折能力大大超越铝塑板和铝单板。可生产安装的面板成品较大，常用于金属幕墙板、内装墙面集成板、公共建筑物超长条型天花板、功能性(如机房、手术室)专用板以及船舶内舱专用装饰板等。
抗刮耐磨，能有效抵抗外力的冲撞
以科技重塑坚固之美!其表层采用高硬度氟碳涂层，抗刮耐磨无惧日常磨损，抗刮性能比烤漆面材料优30%以上;内部独特的立体支撑设计，不仅提升了整体强度，更在安全防护与耐用性能上表现卓越，是高品质建材
的理想之选。
全自动覆膜，表面纹理清晰，肌理感明显
表面可以进行多种处理工艺，如氟碳喷涂、覆膜、阳极氧化、烤漆喷涂等，呈现出丰富的色彩和肌理质感。优秀的涂层工艺产品耐候性优异，可耐受-40°C至80°C极端温差，抗紫外线老化测试达5000小时以上，适用于高原、沿海等严苛环境。产品耐候性强，耐酸碱度佳，易清洗，表面色彩可以保持20年不褪色，能够保持长期的美观和耐用性。
吸音降噪、防水防潮、隔热保温性能优秀
内部中空锥形结构在面板和底板间形成空气通道，有效阻隔声波传导，搭配吸音芯材，轻松化解喧器与噪音;同时具备优异隔热保温性能，结合密闭空气层与隔热涂层，打造热屏障，降低能耗。其封闭结构更有效防止水分渗透，具备良好防潮防水性能，确保材料在潮湿环境中稳定持久，广泛适用于各种复杂环境空间。
E0级无甲醛释放，绿色环保可回收再利用
通过国家环保认证检测，零甲醛释放，安装过程中无需使用任何胶水，绿色环保。测试结果达到E0级，达到国际最高环保健康标准。三维板在生产和使用过程中注重环保和可持续性，原材料铝金属是可回收再利用，有助于减少建筑垃圾的产生和
资源浪费。
易开槽、折弯，加工安装方便快捷
只要用加工木材或金属的工具就可进行剪、锯、铁、冲、压、折、弯等加工成型，可以按建筑装修设计要求加工成各种造型，尤其对弧形、反弧形、小半径圆角、内外转角等造型更是随心所欲，是其它装修材料所不能相比的。安装方式多样，施工简便快捷，提高了施工效率。
产品参数性能对比表
Product Parameter Perfommance Comparison Table
| 区分 Distinguish |
铝单板 AL.Solid Panel(3mm) |
铝塑板 AL.Composite Panel |
铝蜂窝板 AL.Honeycomb Panel |
铝锥芯三维板 AL.Conical Core 3D Panel |
|---|---|---|---|---|
| 材质 Material | 3.0mm AL.solid panel | 5.0mm(面板) | 1.0mm AL.panel+AL.core(面板) | 0.8mm AL.core(面板) |
| 组成 Consist Of | 3.0(单板) | 3.0mm(面板)+3.0mm PE(芯材)+0.5mm(底板) | 1.0mm(面板)+8.5mm(芯材)+0.5mm(底板) | 0.8(0.8)(0.6)mm(面板)+6.8(4.8)(3.1)mm(芯材)+0.4(0.4)(0.3)mm(底板) |
| 产品厚度 Product Thickness | 3.0mm | 4.0mm | 10、20、25mm | 8、6、4mm |
| 重量 Weight | 8.1kg/m² | 5.8kg/m² | 5.5kg/m² | 4.8、4.3、3.7kg/m² |
| 表面处理 Surface Treatment | Spray Coating(喷射方式) | Roll 预辊涂(面) | Roll 喷涂(面) | Roll 预辊涂(面) |
| 喷涂顺序 Spray Sequence | 先加工后辊涂 | 先辊涂后加工 | 先辊涂后加工 | 先辊涂后加工 |
| 涂层厚度 Coating Thickness | 25-35μm | 25μm | 25μm | 25μm |
| 平整度 Evenness | 平整度一般(可生产大尺寸) | 平整度高(可生产大尺寸) | 平整度高(可生产大尺寸) | 平整度高(可生产大尺寸) |
| 耐冲击性 Impact Resistance | 良好 | 良好 | 良好 | 良好 |
| 耐久性 Durability | 良好 | 普通 | 良好 | 良好 |
| 轻量性 Lightweight Nature | 普通 | 良好 | 优秀 | 优秀 |
| 加工性 Processability | 良好 | 优秀 | 良好 | 优秀 |
| 隔热性 Insulation | 普通 | 良好 | 良好 | 良好 |
| 施工性 Constructability | 普通 | 优秀 | 优秀 | 优秀 |
| 颜色选择性 Color Selectivity | 任意颜色 | 任意颜色 | 任意颜色 | 任意颜色 |
| 颜色均匀性 Color Uniformity | 普通 | 优秀 | 优秀 | 优秀 |
| 防火性 Fire Resistance | 不易燃烧 | 易燃烧 | 不易燃烧 | 不易燃烧 |
| 维修 Maintenance | 可能 | 可能 | 可能 | 可能 |
| 优缺点 Advantages And Disadvantages | 后喷涂，有涂料剥离的可能性，大型尺寸不能生产，平整度不良。 | 重量轻，易加工，施工性优秀。芯材的隔热性优秀。因PE材质，易产生有害气体。 | 重量轻，易加工，施工容易。涂层美观(先辊涂)，出色的平滑度，隔热性良好。 | 出色的平滑度，隔热性良好。涂层美观(先辊涂)，重量轻，易加工，便于施工。 |

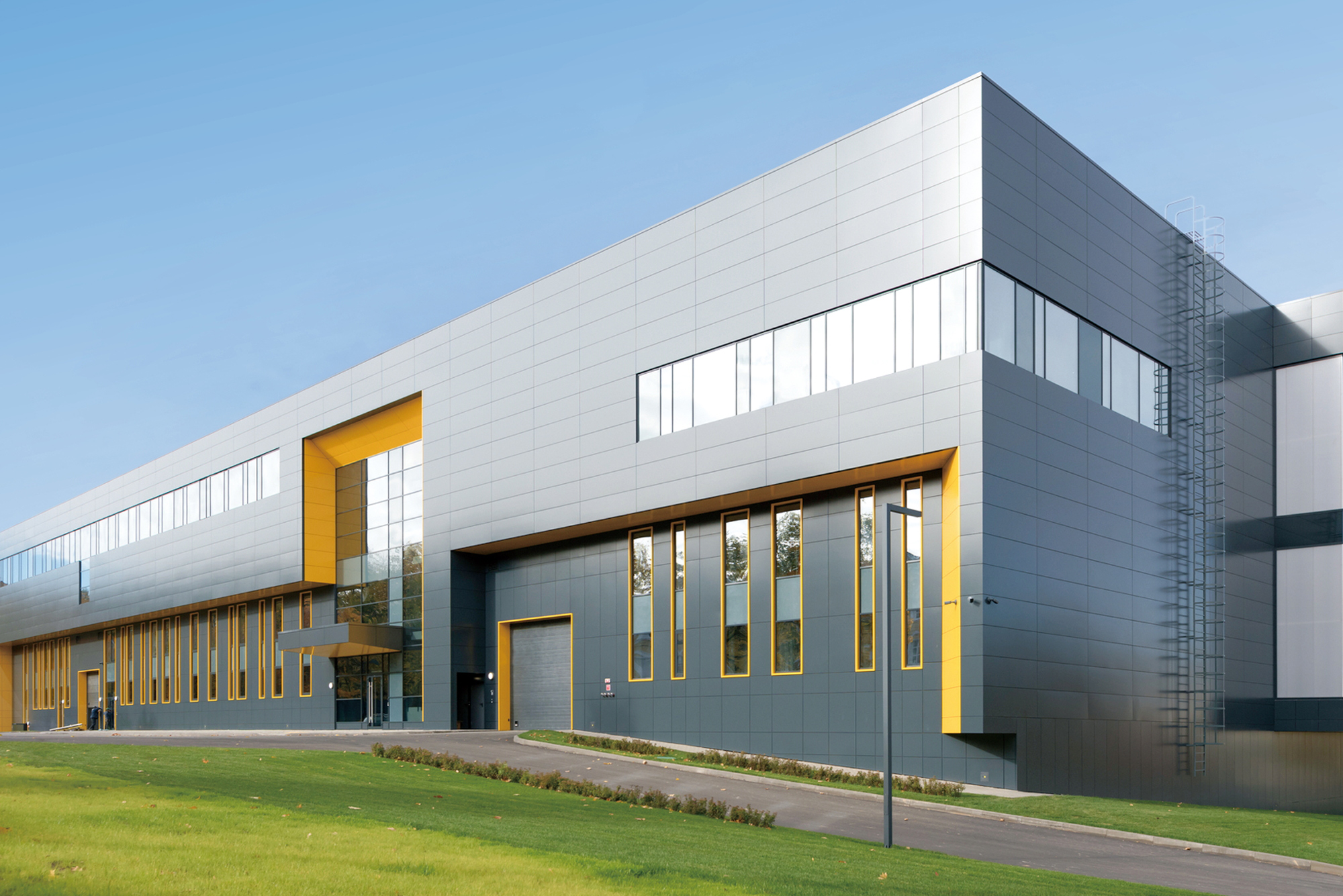

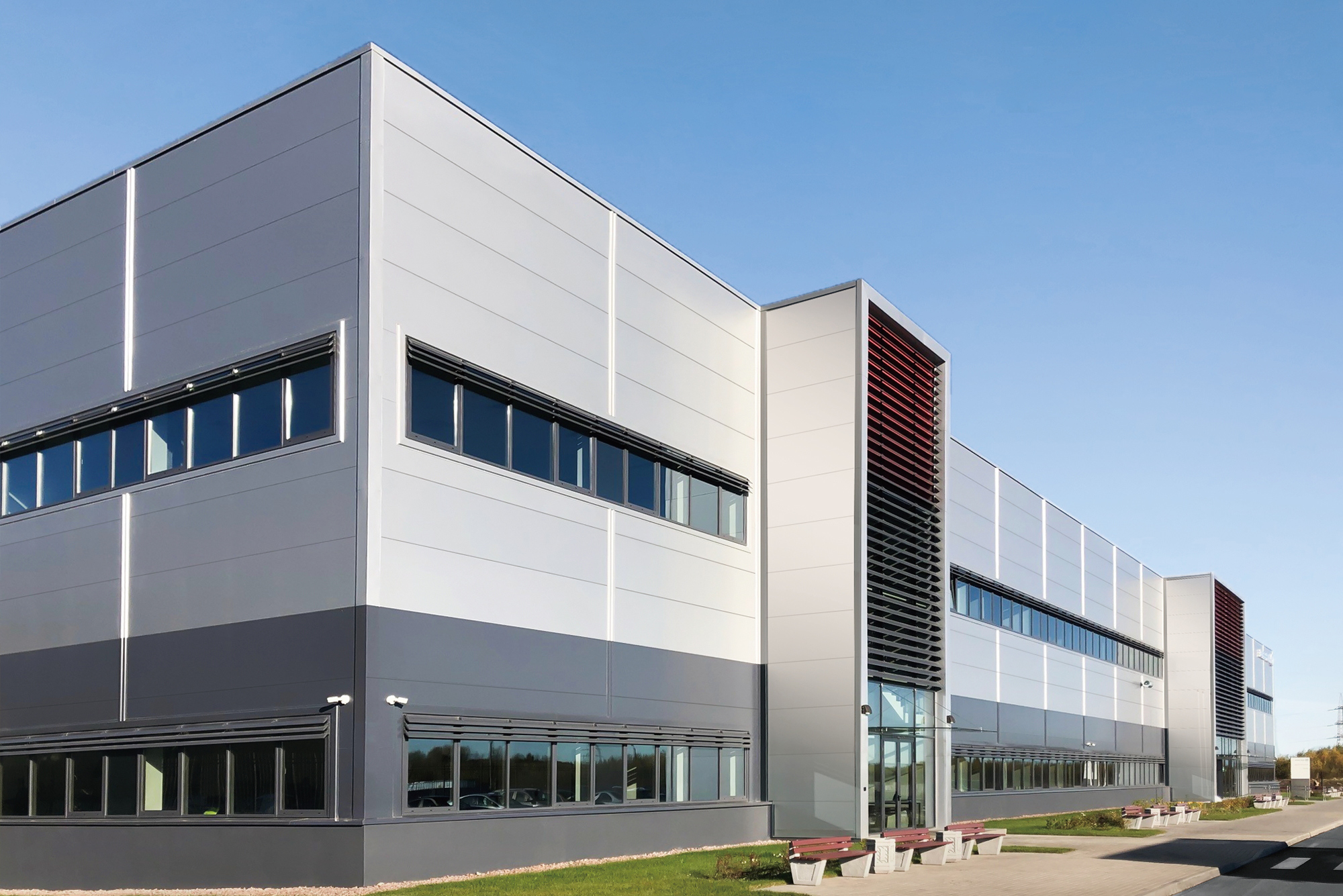

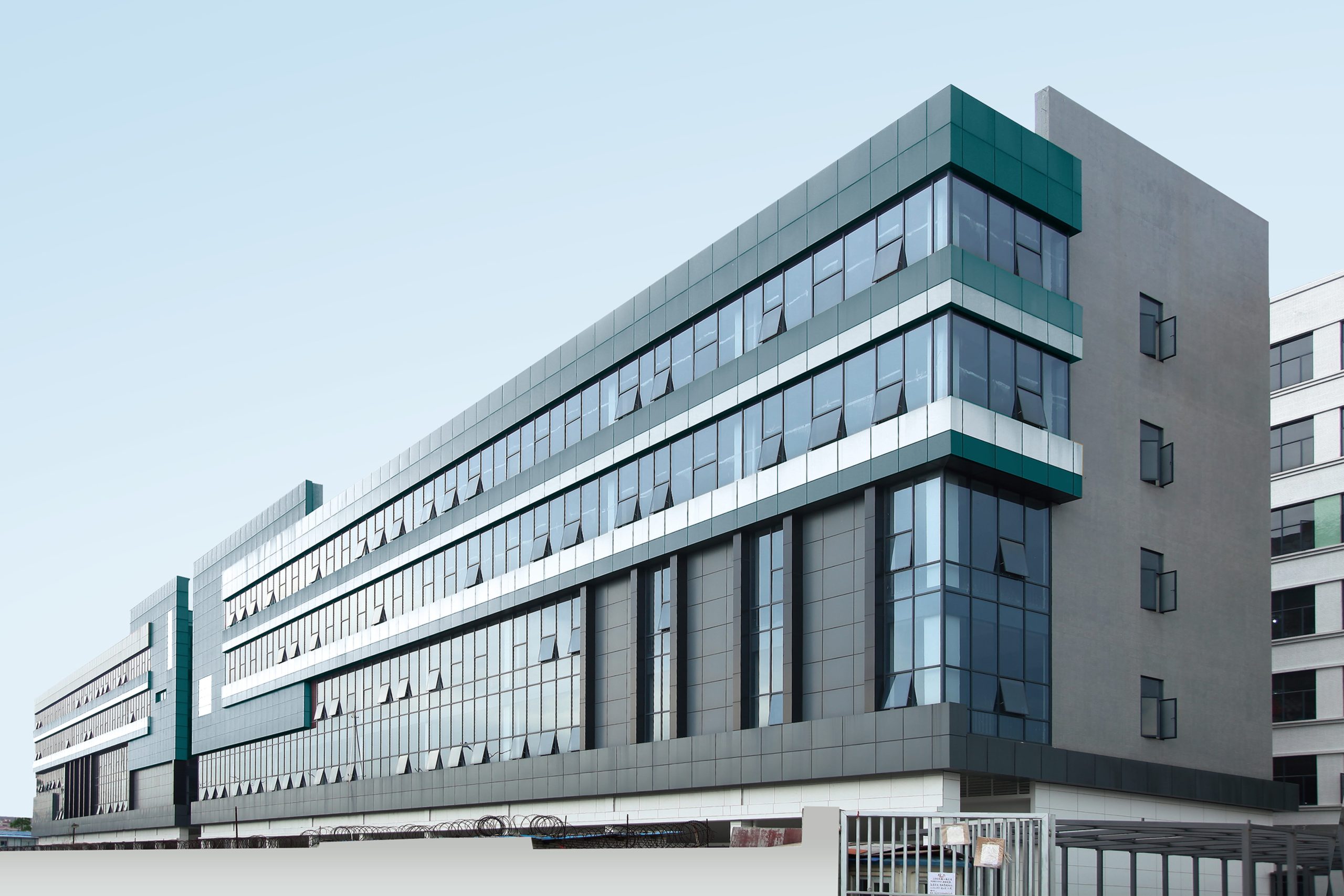

户外幕墙安装应用
户外幕墙三维板/全维板
OUTDOOR CURTAINWALLALL-DIMENSIONAL PANELS
- 赋能户外幕墙新标杆!其三维锥形芯层结构，以轻质高强抵御风压与震动，表层氟碳涂层抗紫外线、耐酸碱，经久不褪色;保温隔热芯材协同锁温降耗，冬季保暖、夏季隔热，节能效率提升30%。防水防潮设计无惧雨雪侵蚀，搭配立体造型与金属质感，赋予建筑灵动光影与未来感。以科技重塑幕墙价值，让建筑既成风景，亦为屏障!

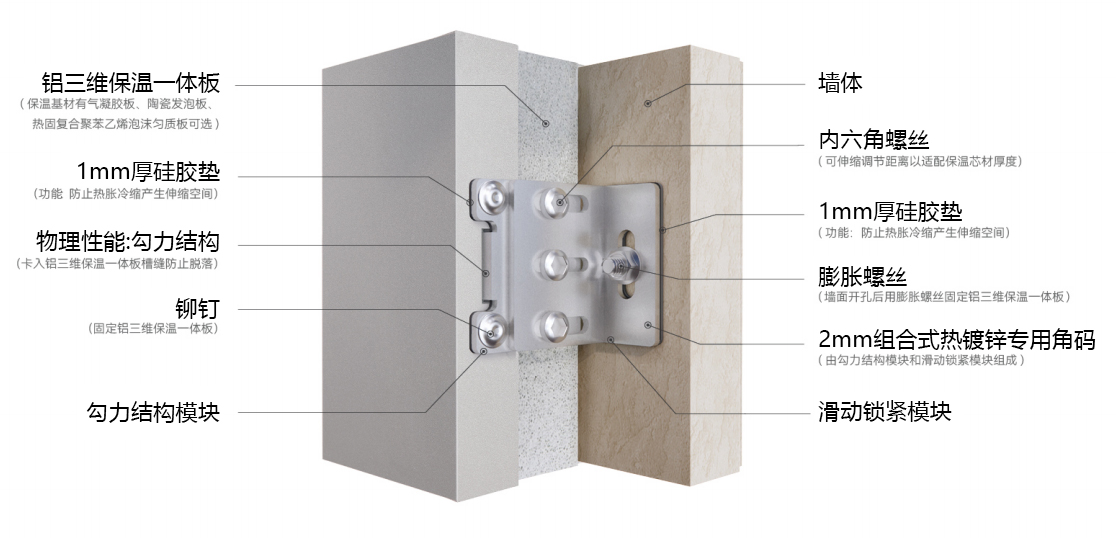

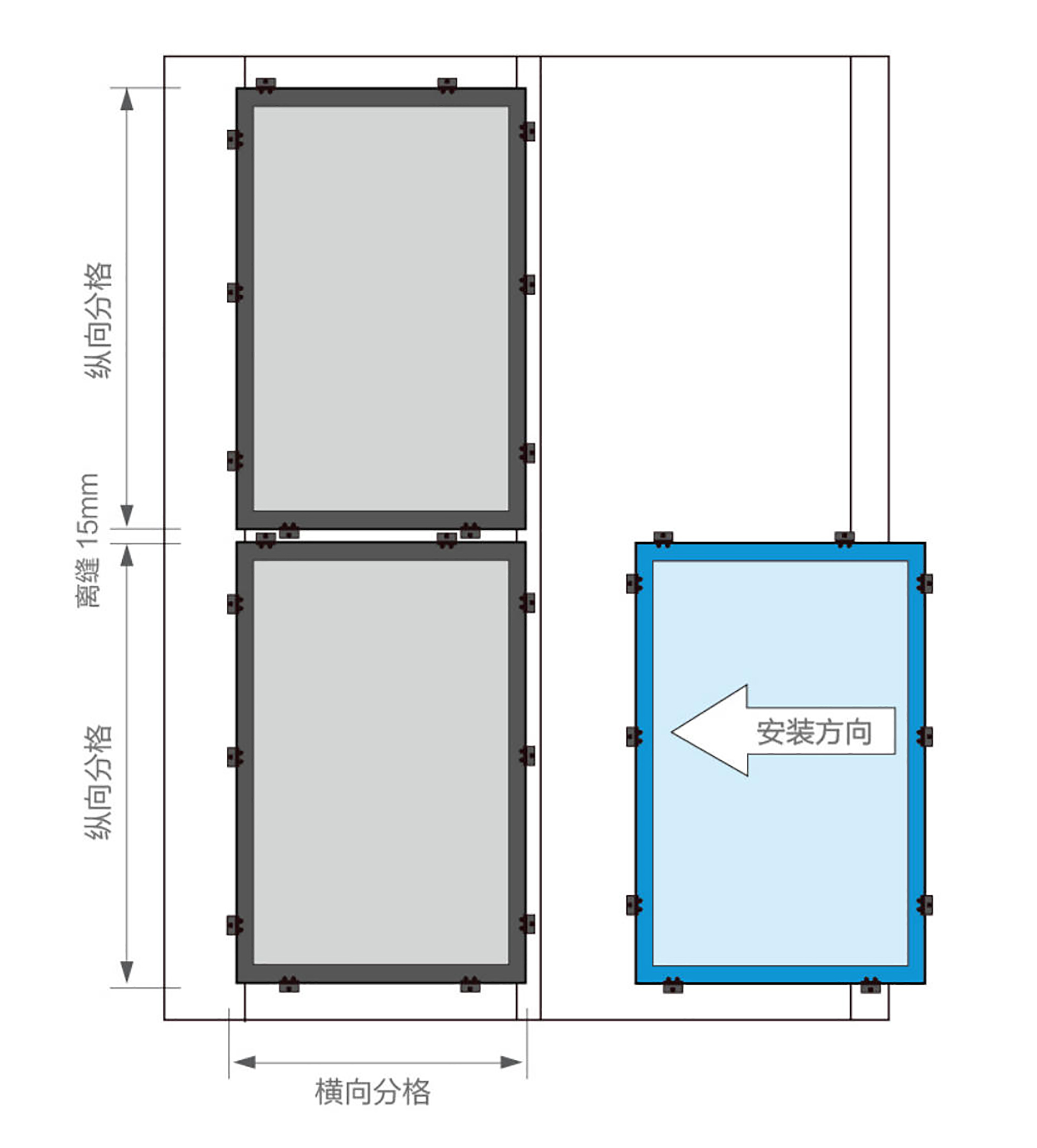

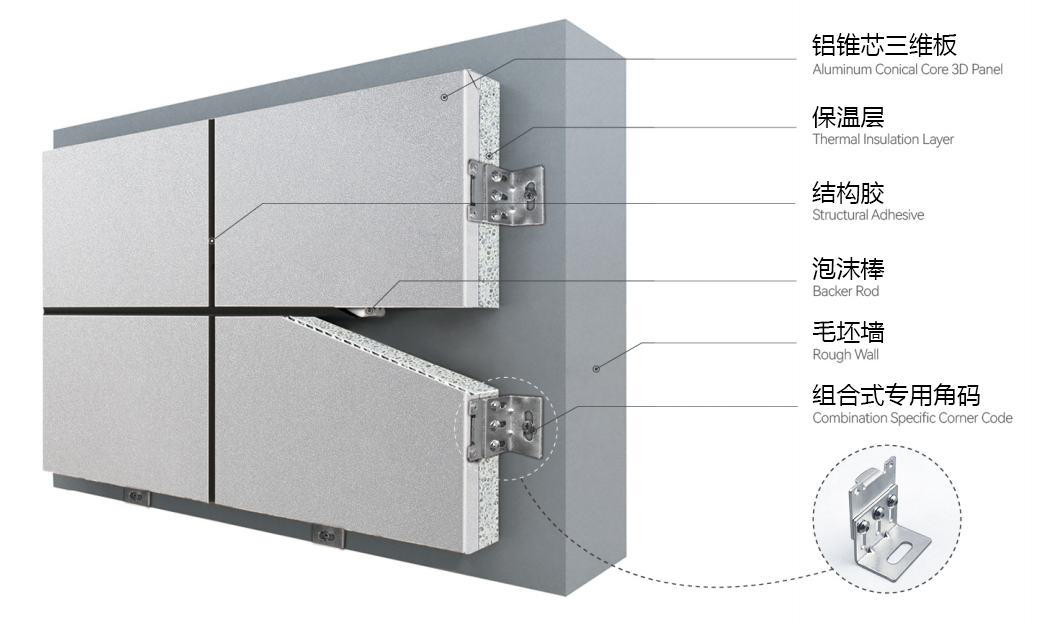

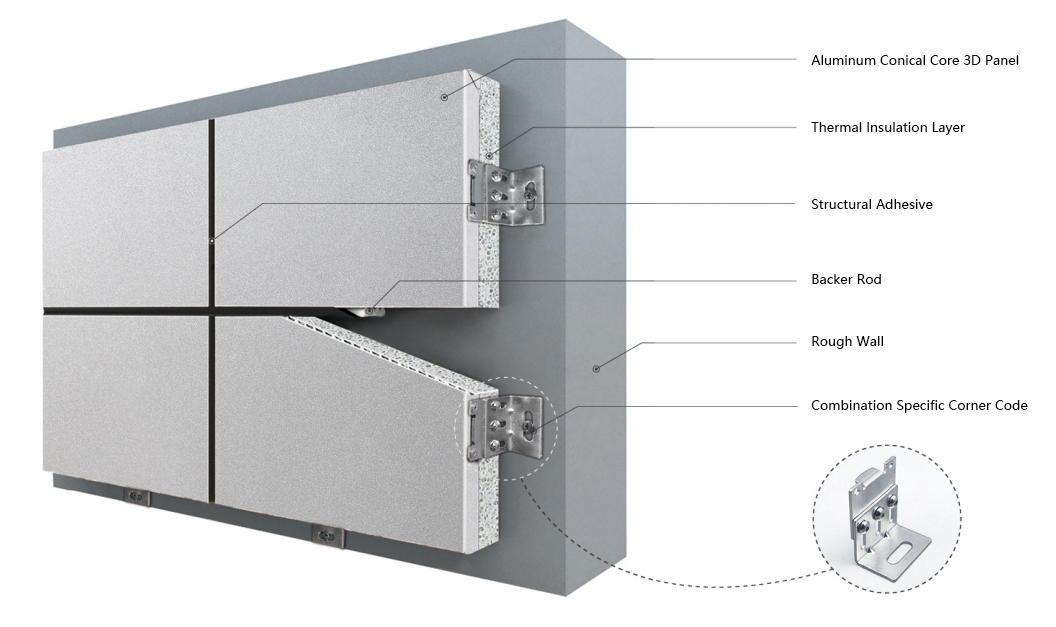

三维板保温一体板户外幕墙安装示意图
Installation Diagram Of 3D Insulation Integrated Panel For Outdoor Curtain Wall

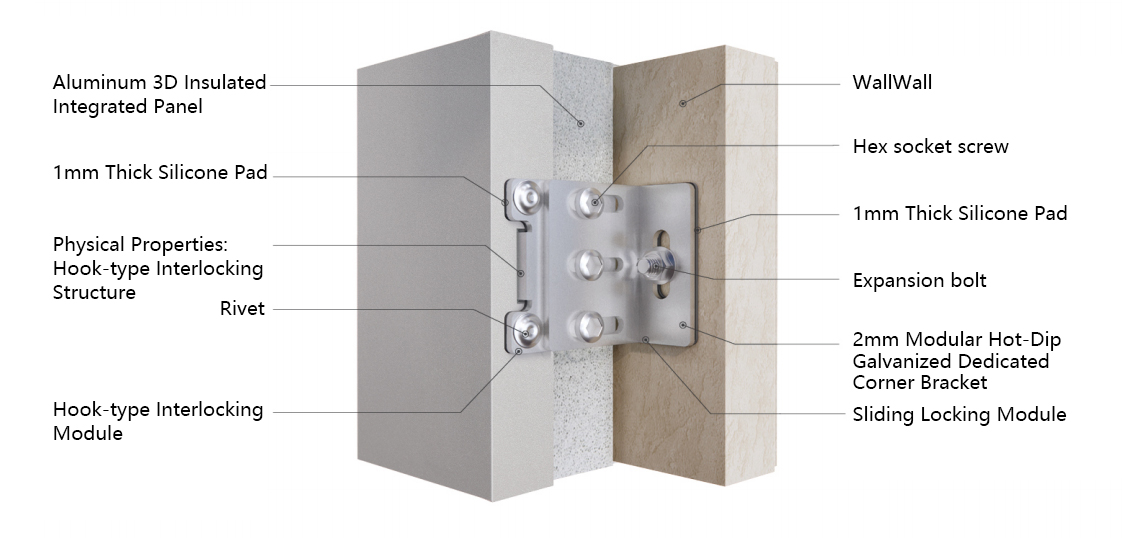

专用角码结构图
Specialized Angle Bracket Structure Diagram
保温层
Thermal Insulation Layer

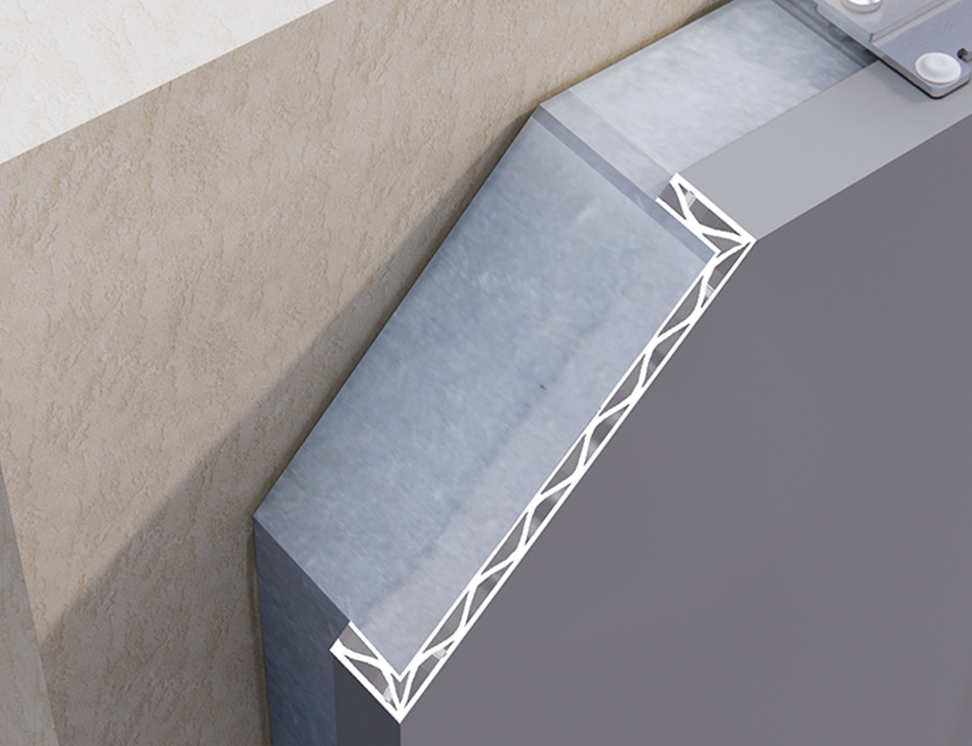

- 气凝胶保温板
- Aerogel insulation board

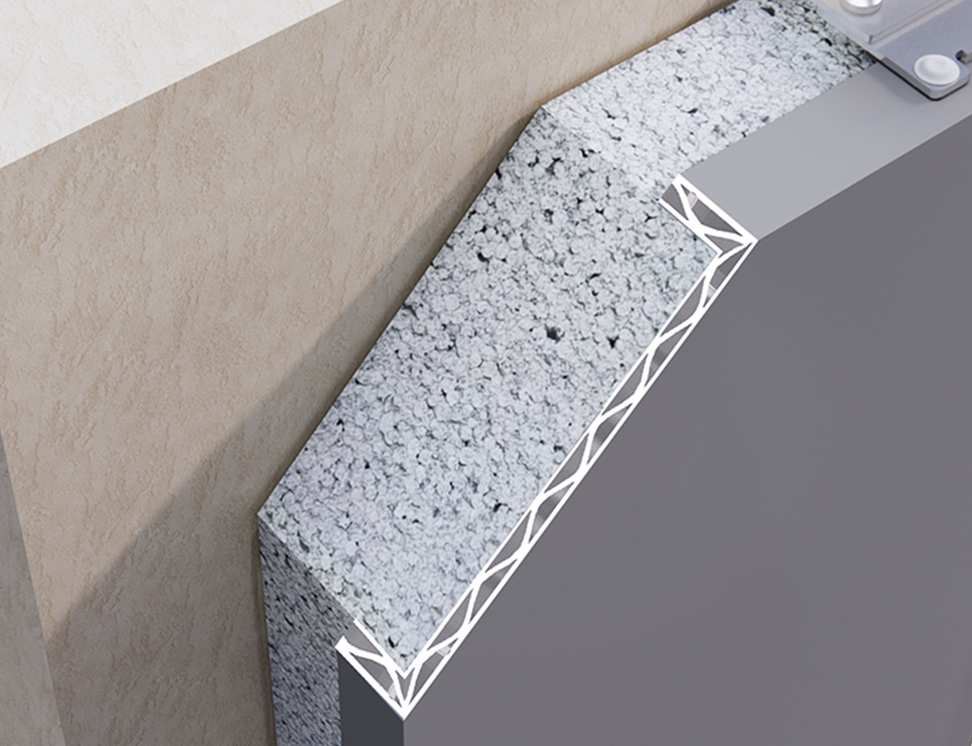

- 热固复合聚苯乙烯泡沫匀质板
- Thermoset composite polystyrene foam
homogeneous board

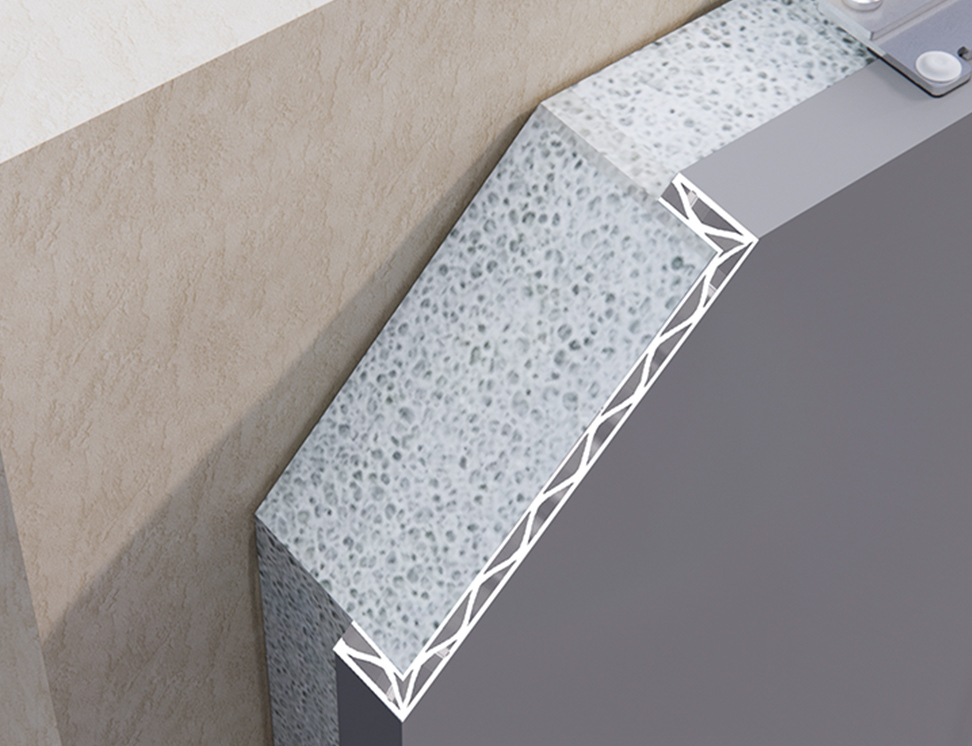

- 陶瓷发泡板
- Ceramic foam board
三维板户外幕墙安装示意图
Installation Diagram Of 3D Panel Outdoor Curtain Wall
场景应用
Application Area

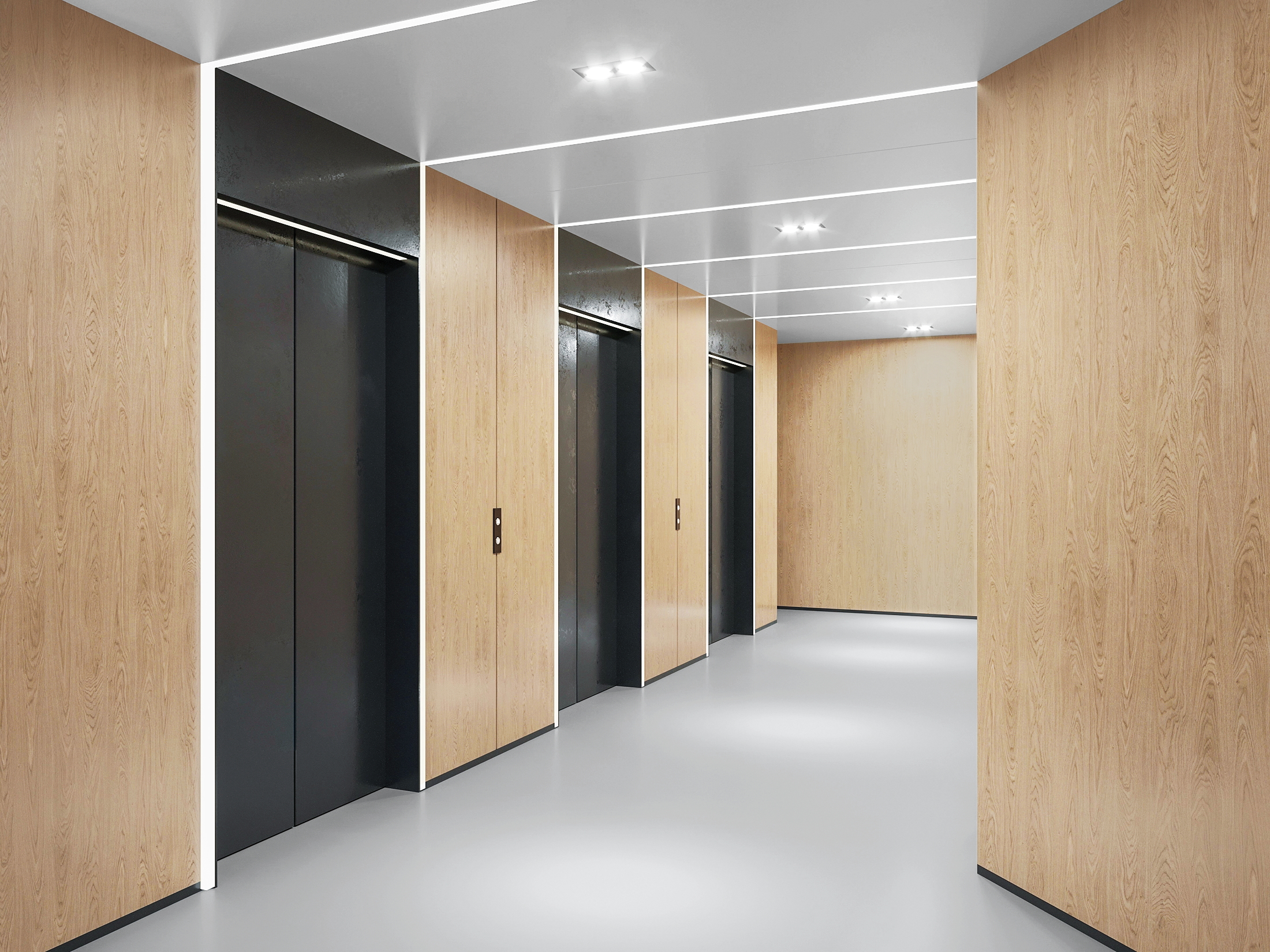

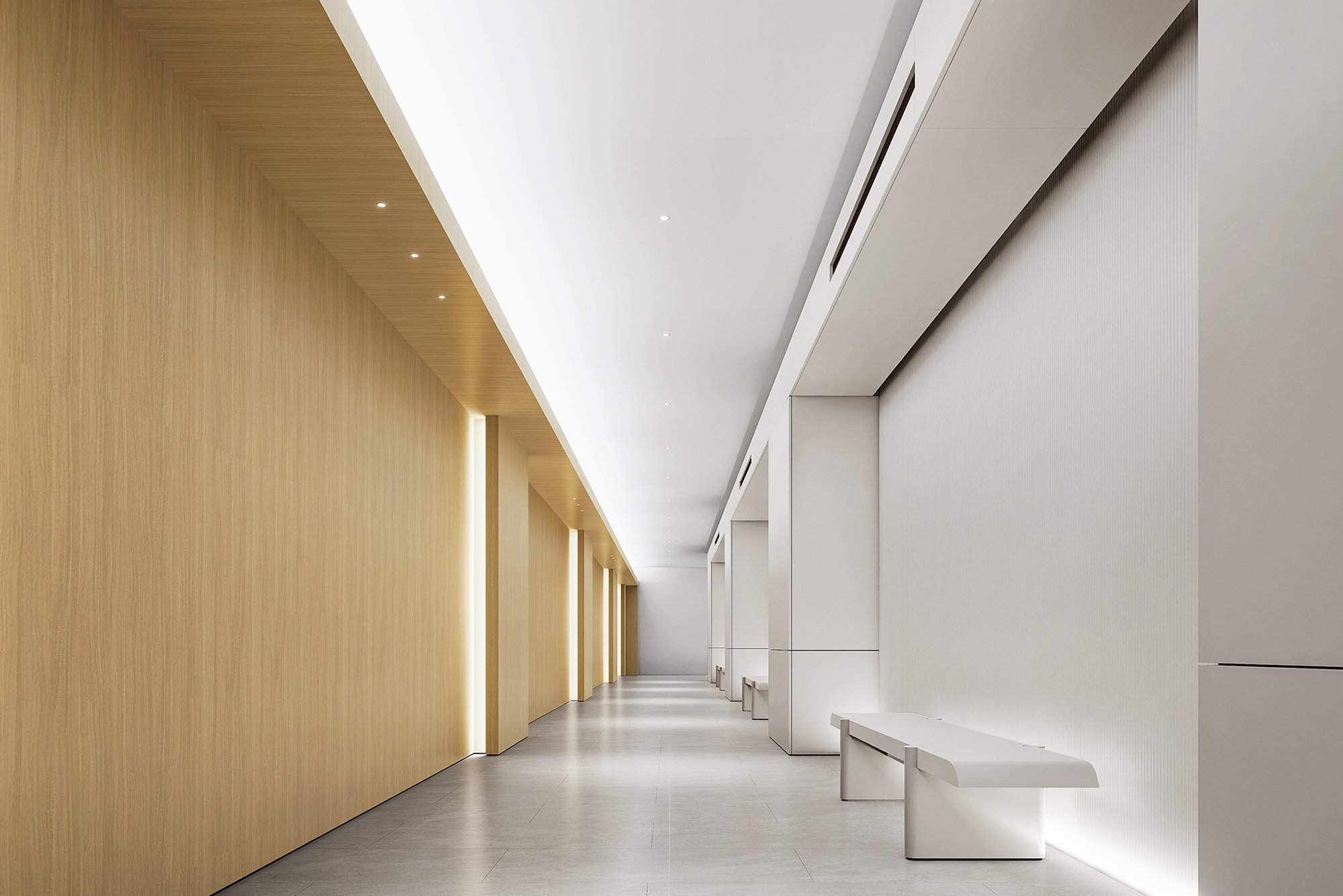

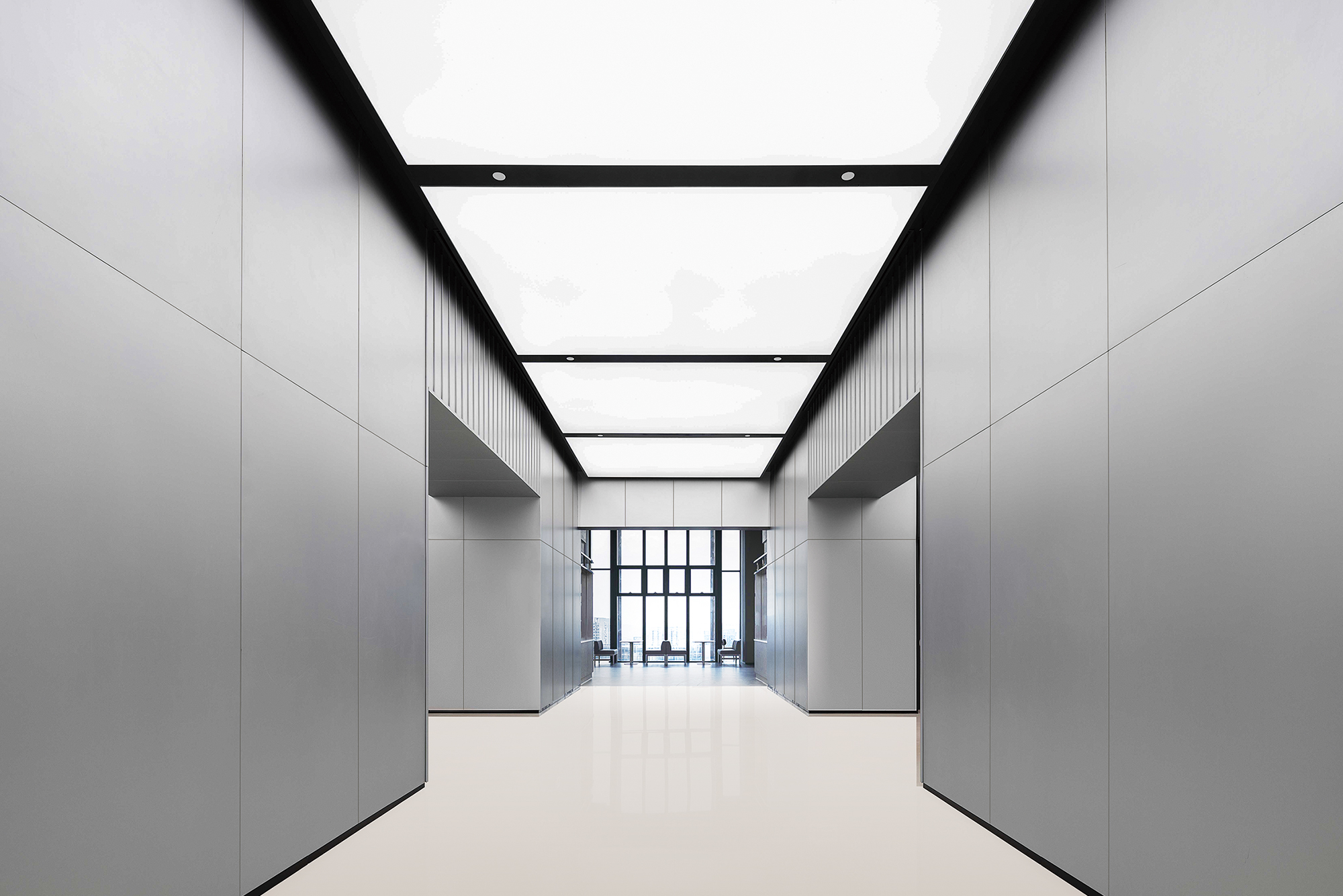

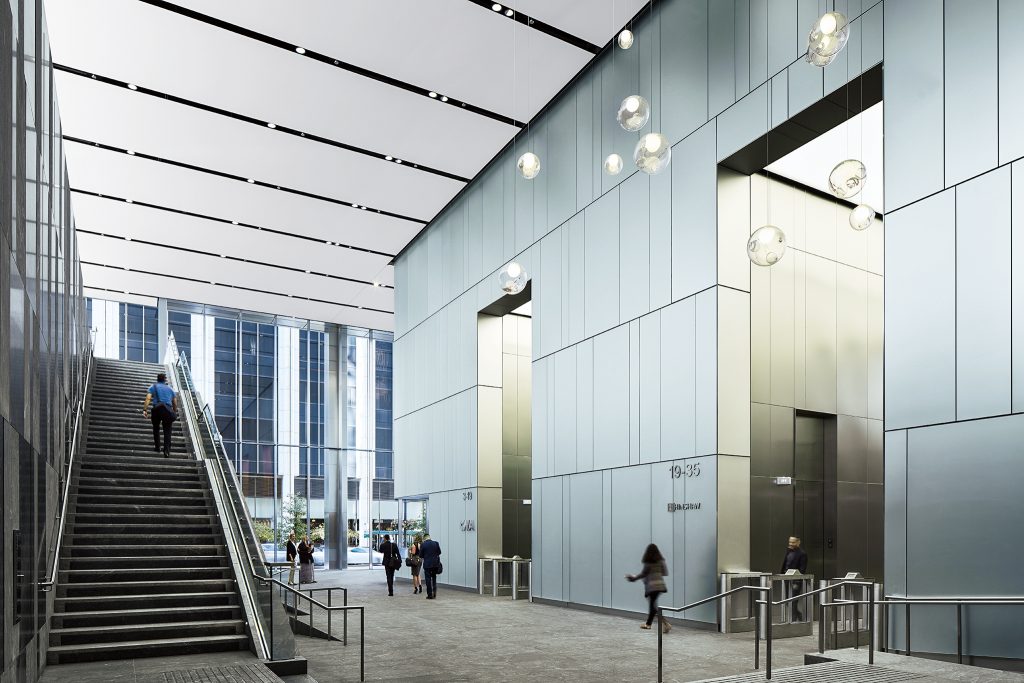

室内幕墙安装应用
室内幕墙三维板/全维板
INDOORCURTAIN WALL ALL-DIMENSIONAL PANELS
- 三维板整个加工过程全部在现代化工厂完成，采用热压成型技术，因金属面板和铝锥芯间的高热传导值，内外面板的热胀冷缩同步;可滑动安装扣系统在热胀冷缩时不会引起结构变形。其面板主要选用优质的铝板为基材，面板为氟碳滚涂板或耐色光烤漆，耐色光烤漆在抗划痕、耐酸雨腐蚀变色、自洁性方面强于PVDF。

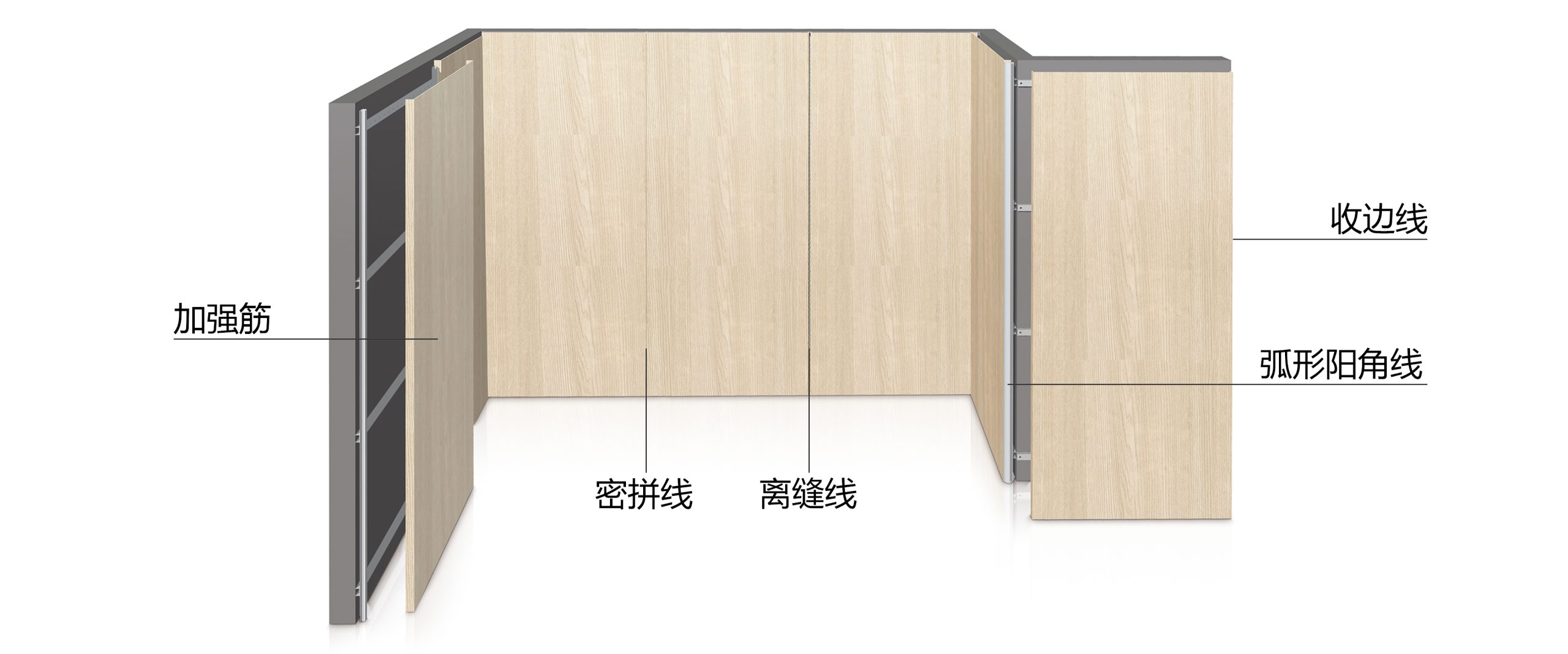

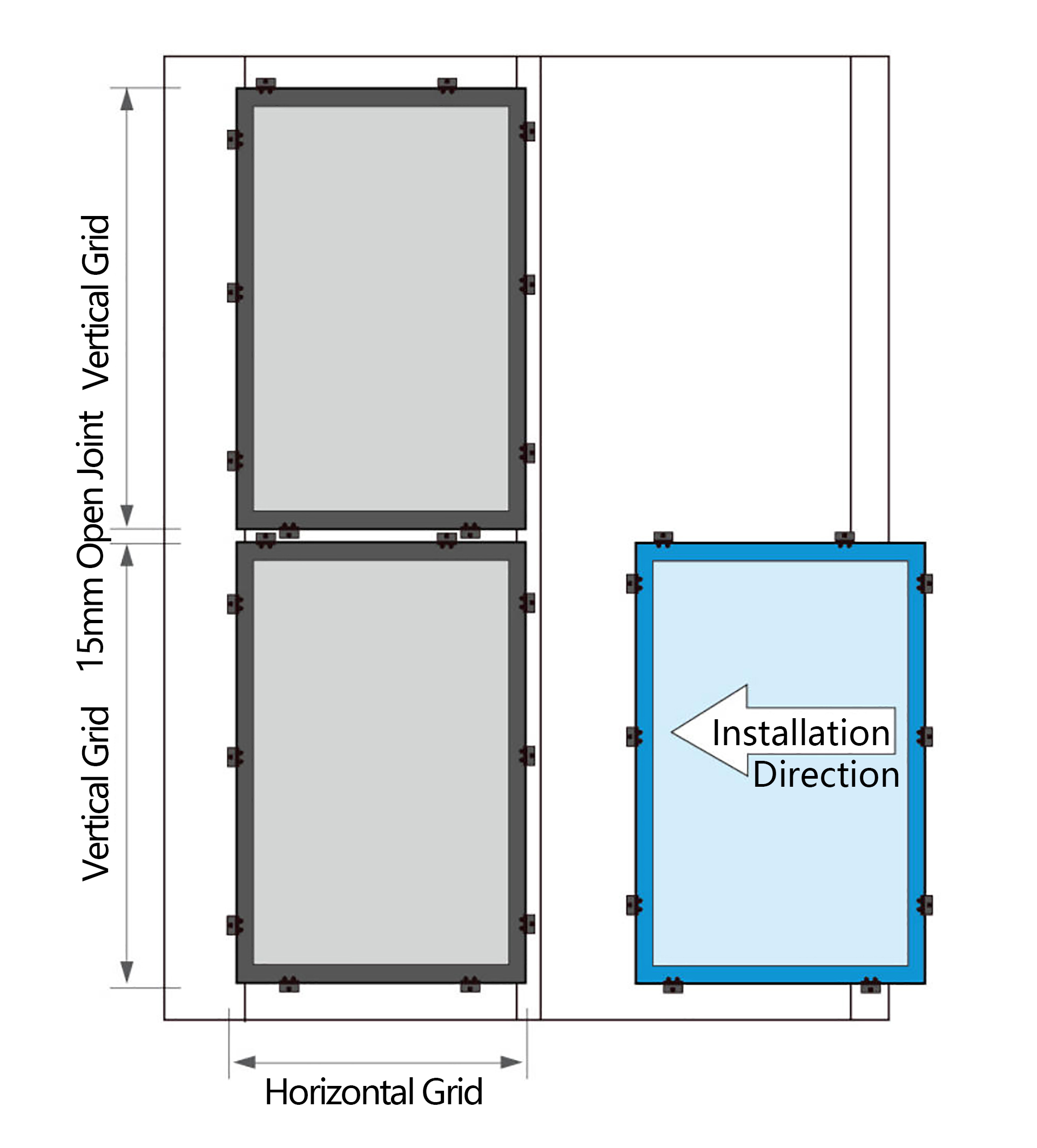

室内幕墙安装示意图
ALL-DIMENSIONAL PANELS INDOOR CURTAINWALL INSTALLATION

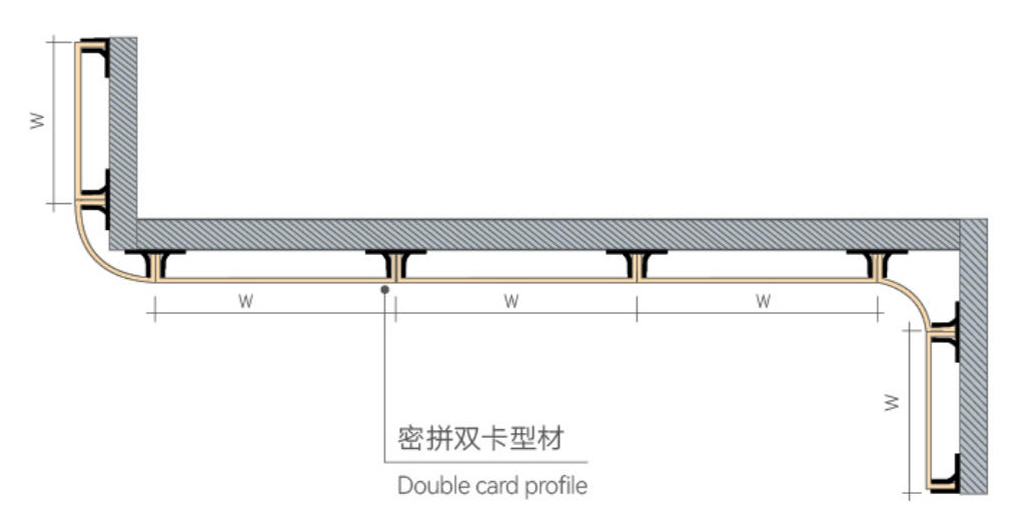

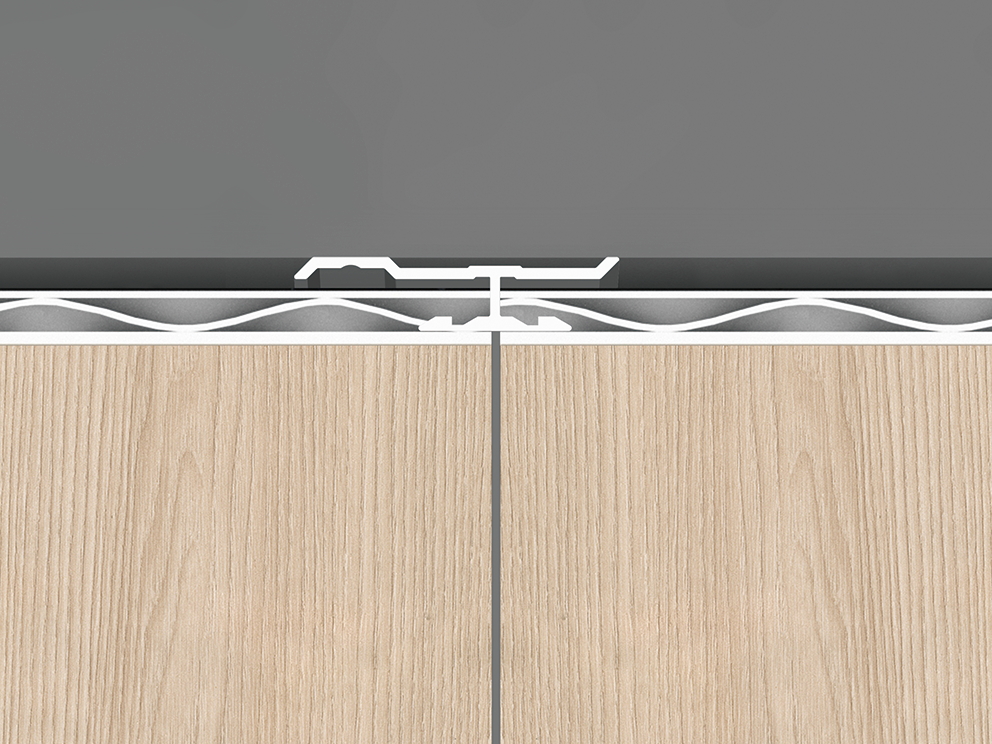

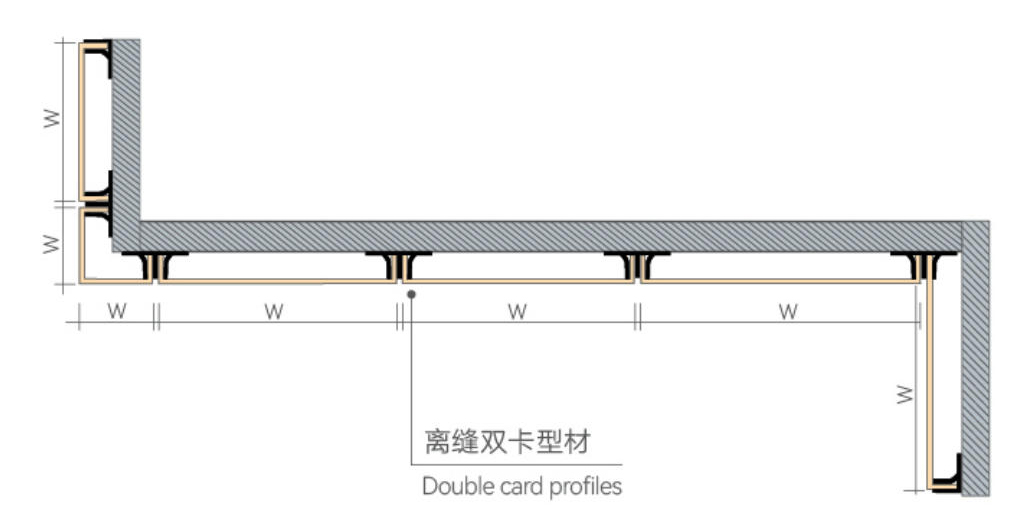

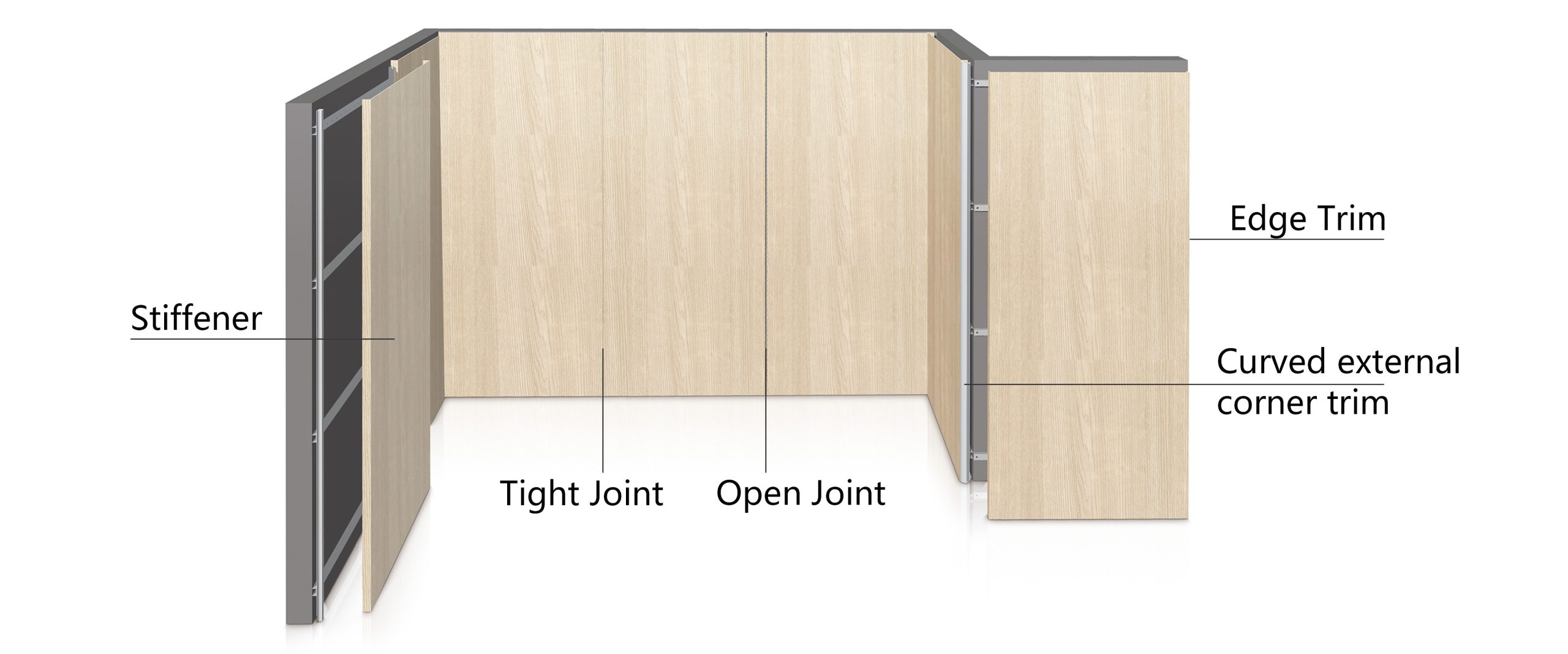

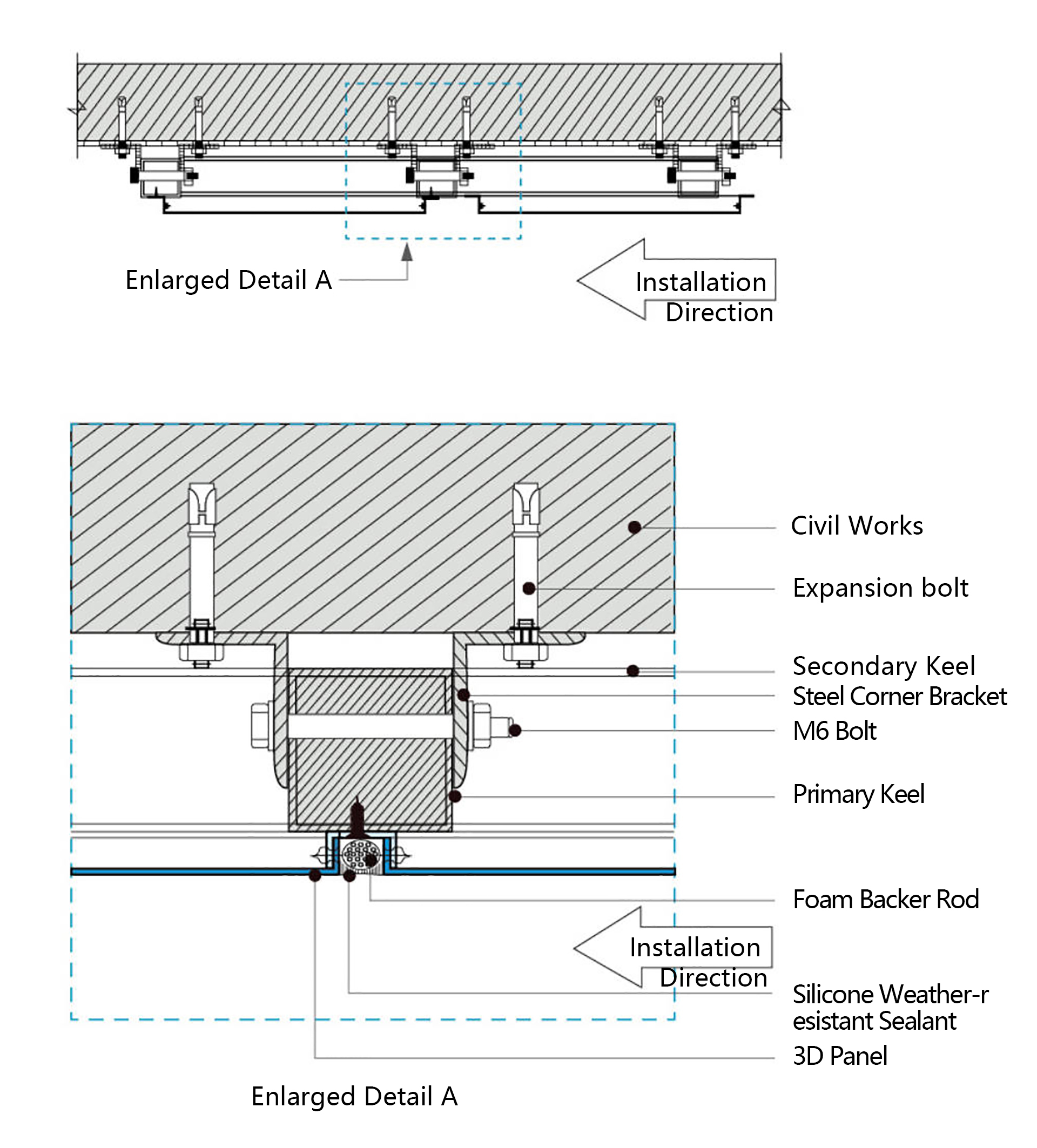

室内三维板安装节点图
Aluminum 3D Panel Installation With Separated Seams
全正铝锥芯三维板装配式金属建材，安装过程快速方便。
Quanzheng Al. Conical Core 3D Panel Prefabricated Metal Building Materials,The Installation Process Is Fast And Convenient.

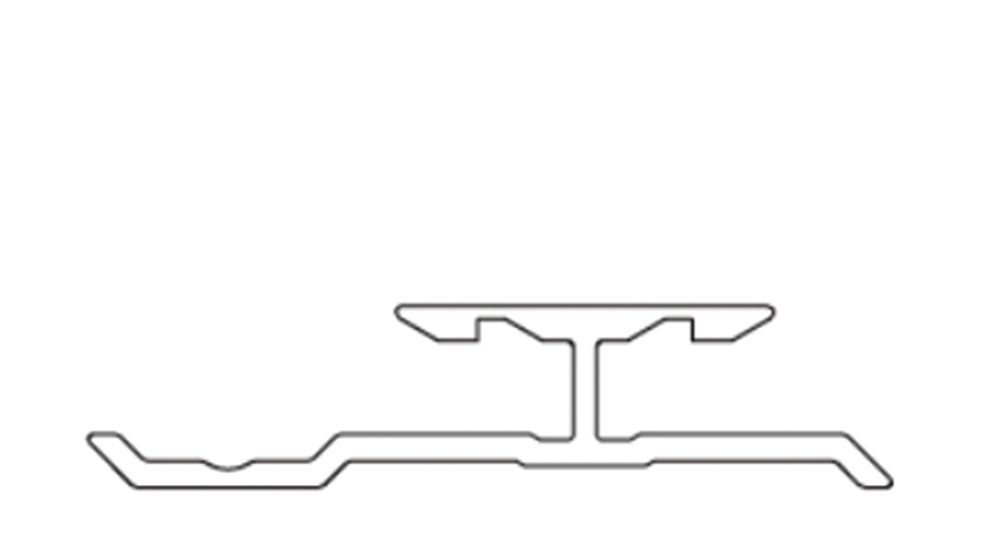

工字线 I-Line

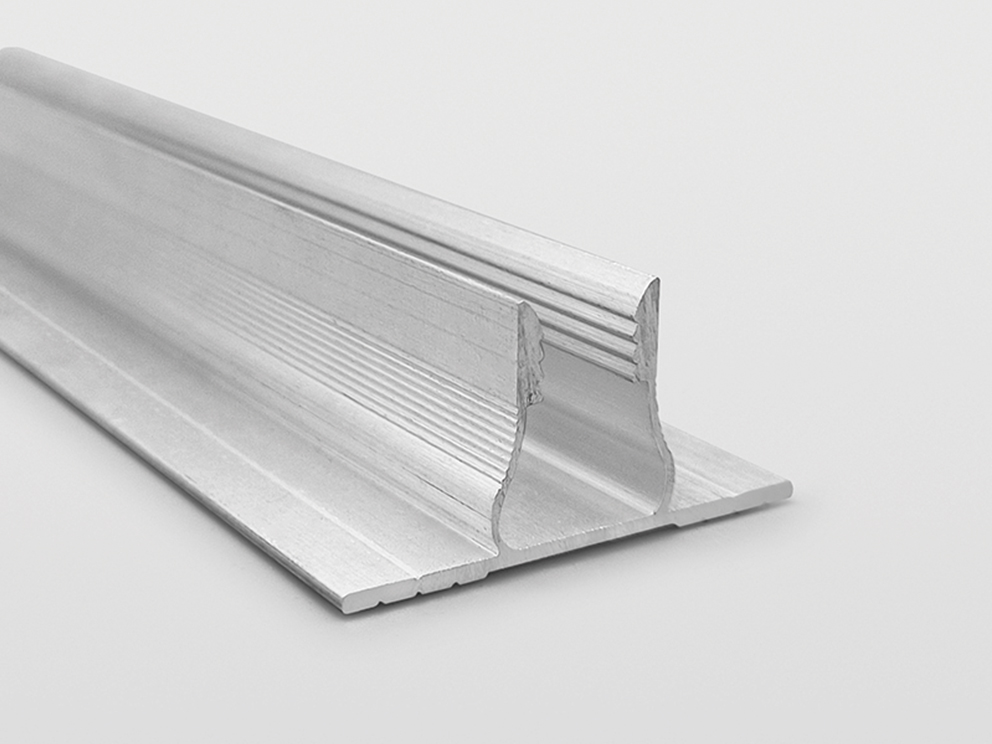

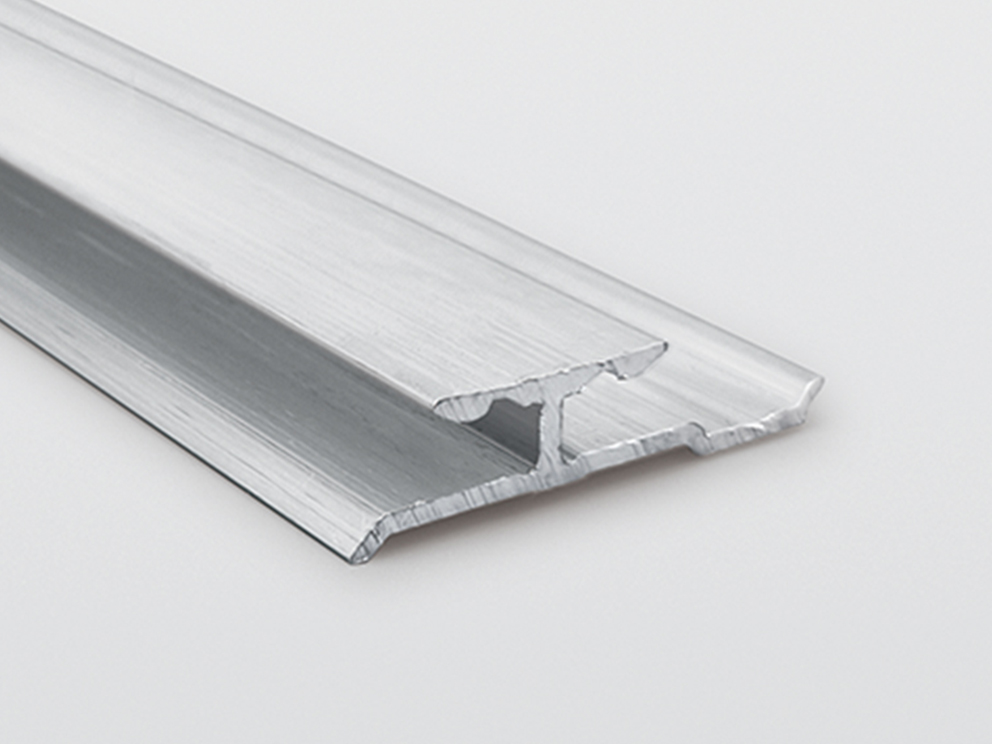

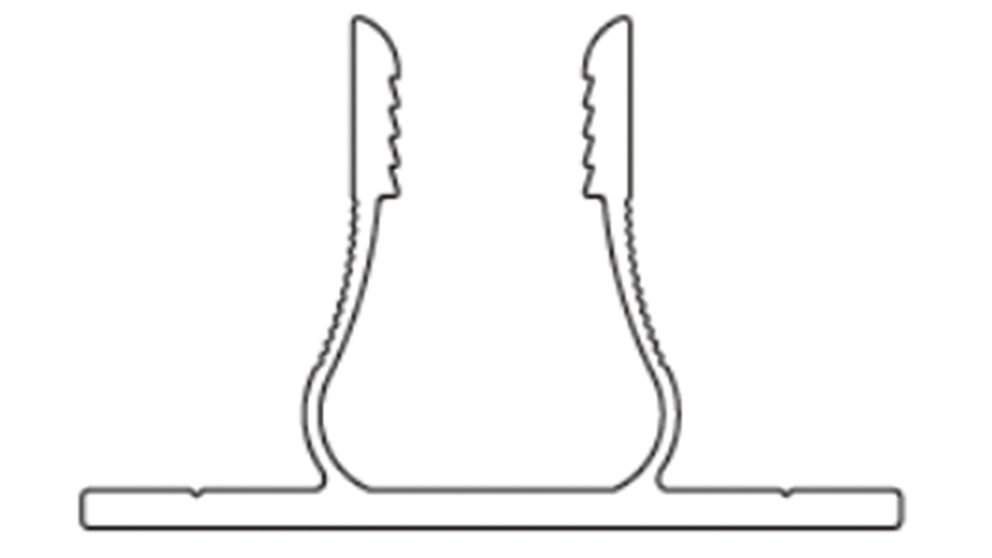

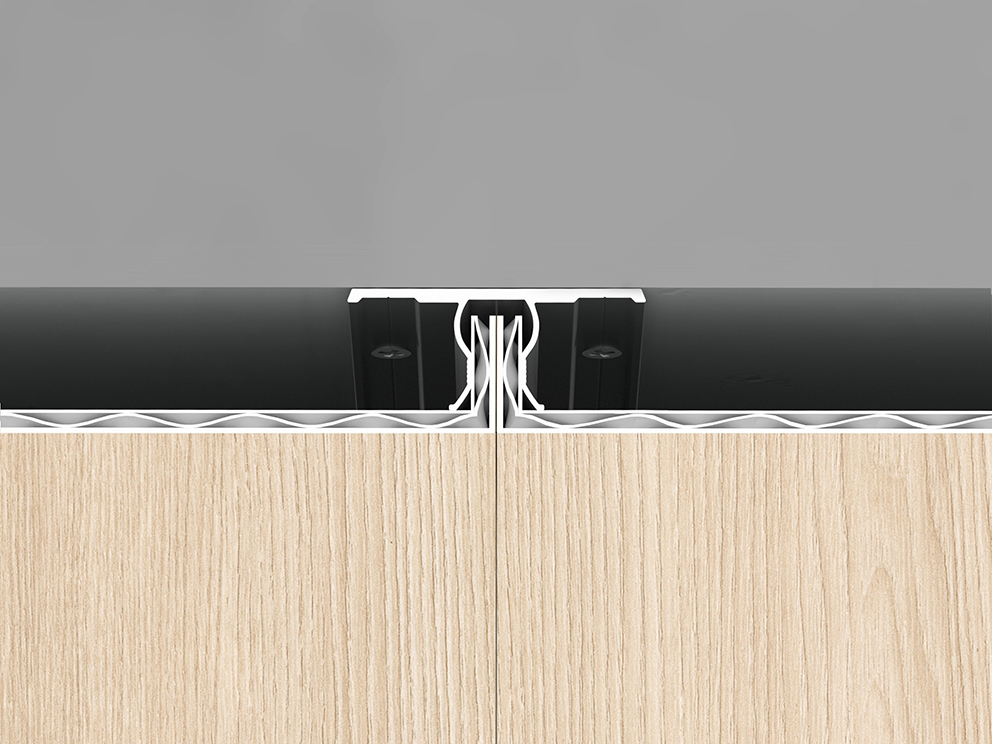

- 密拼线
- Dense assembly line
仅适用6、8mm厚度的铝三维板

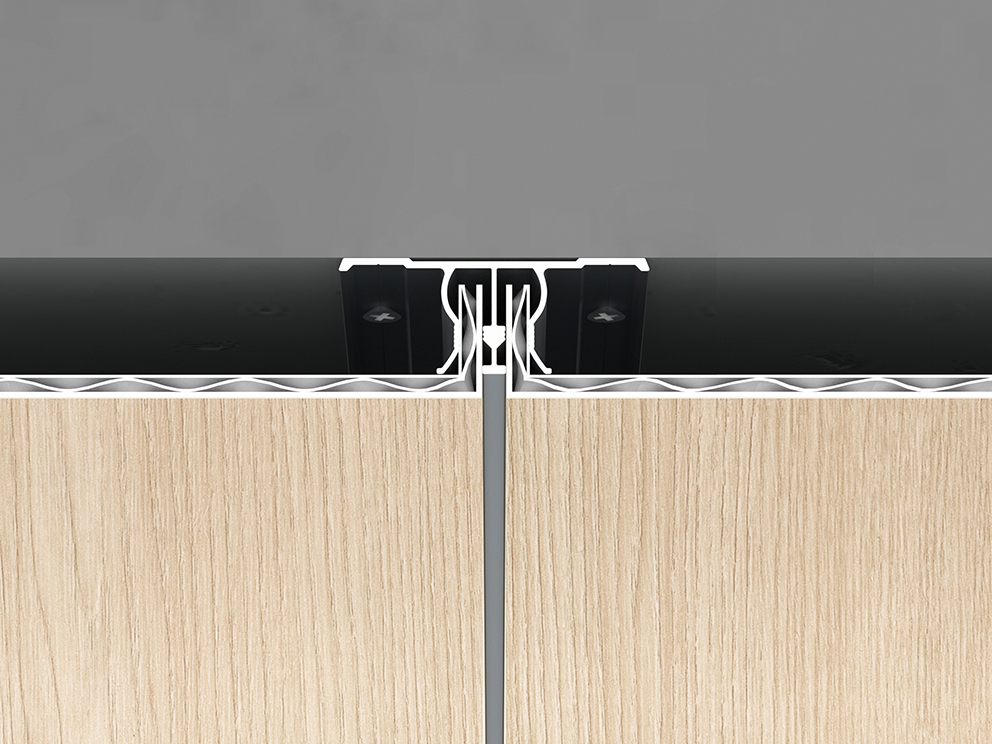

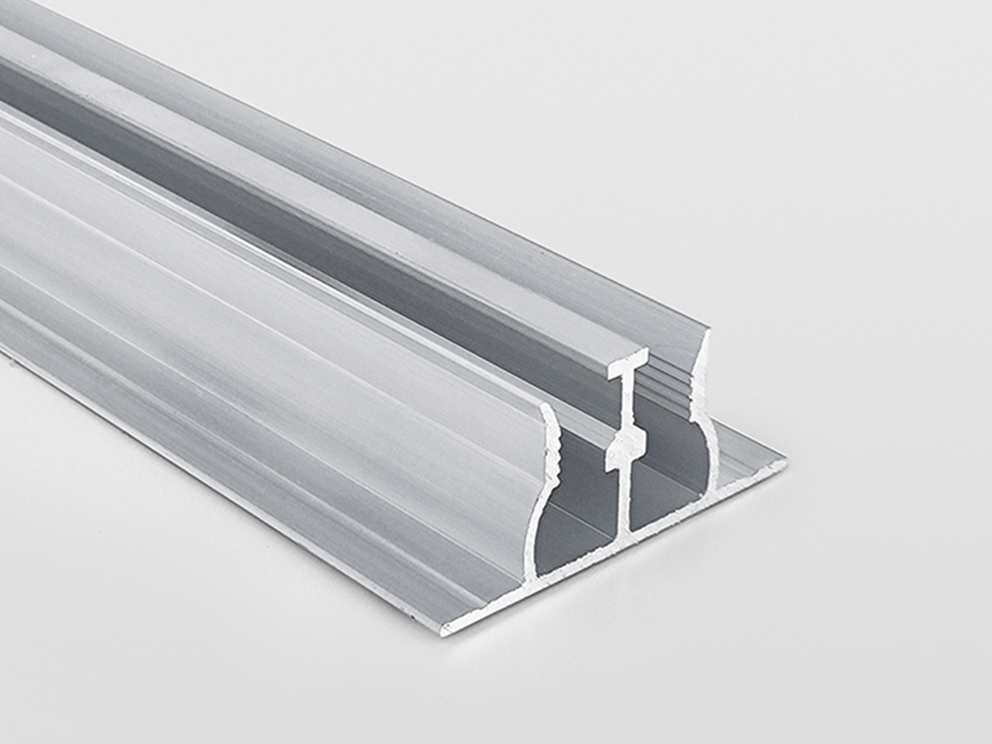

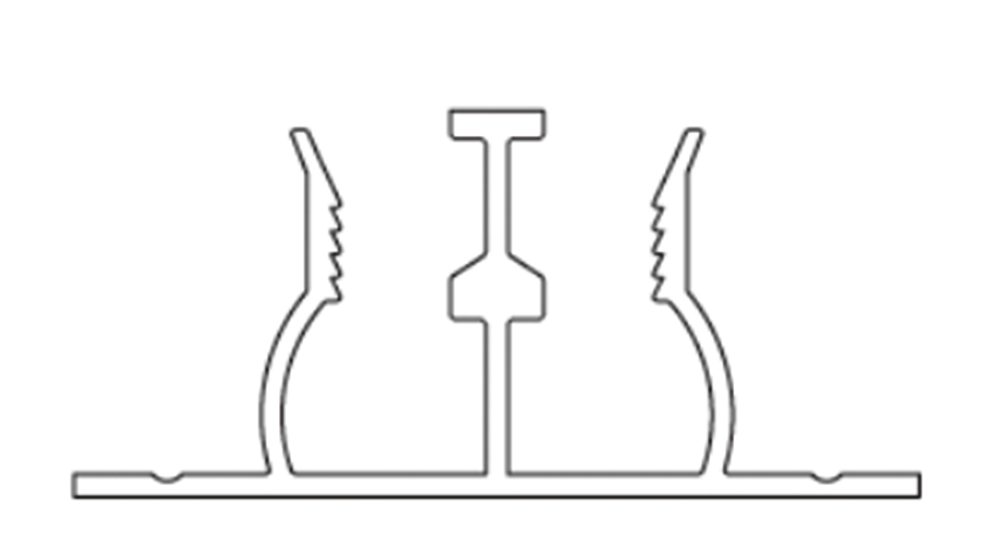

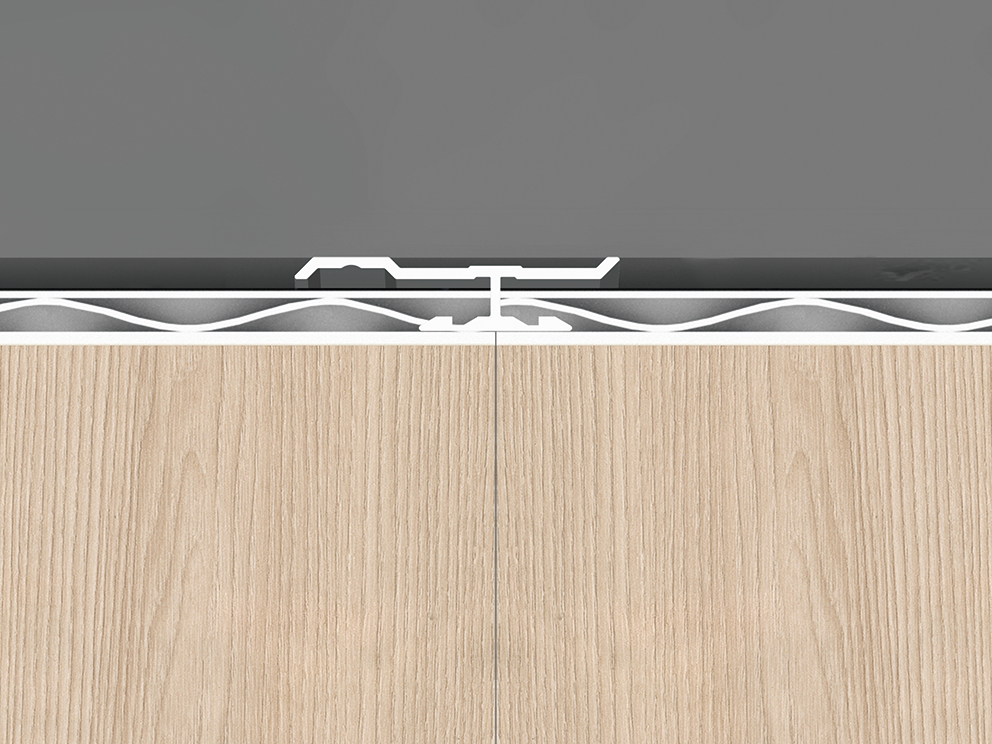

- 离缝线
- Separation line
仅适用6、8mm厚度的铝三维板
卡式 Clip-On
- 密拼线
- Dense assembly line
适用4、6mm厚度的铝三维板
- 离缝线
- Separation line
适用4、6mm厚度的铝三维板

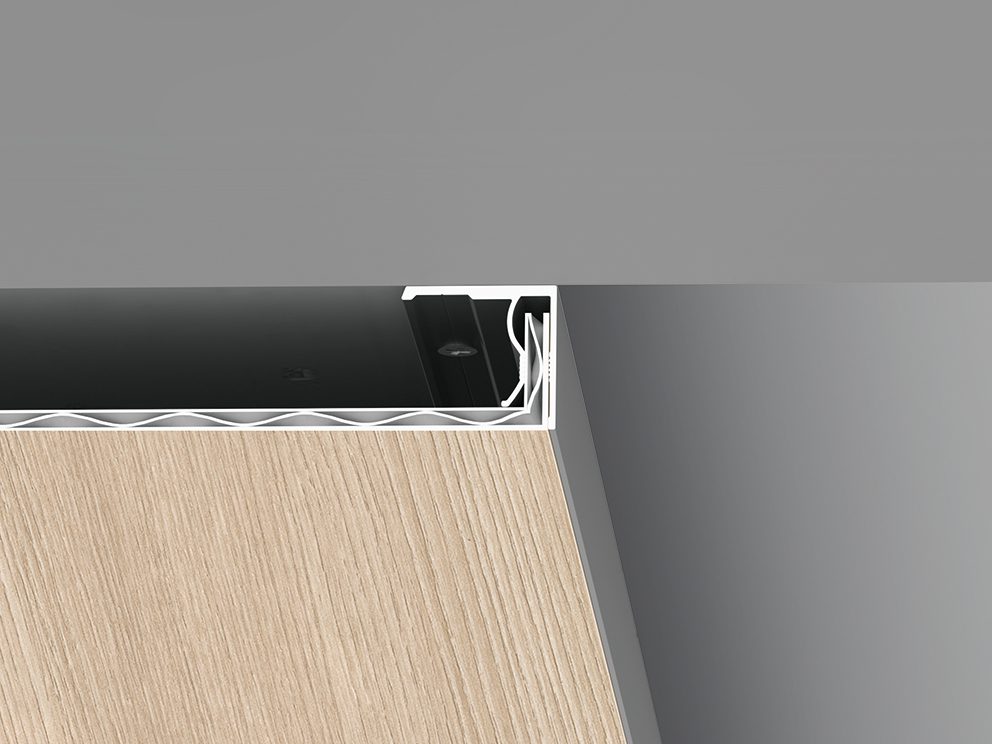

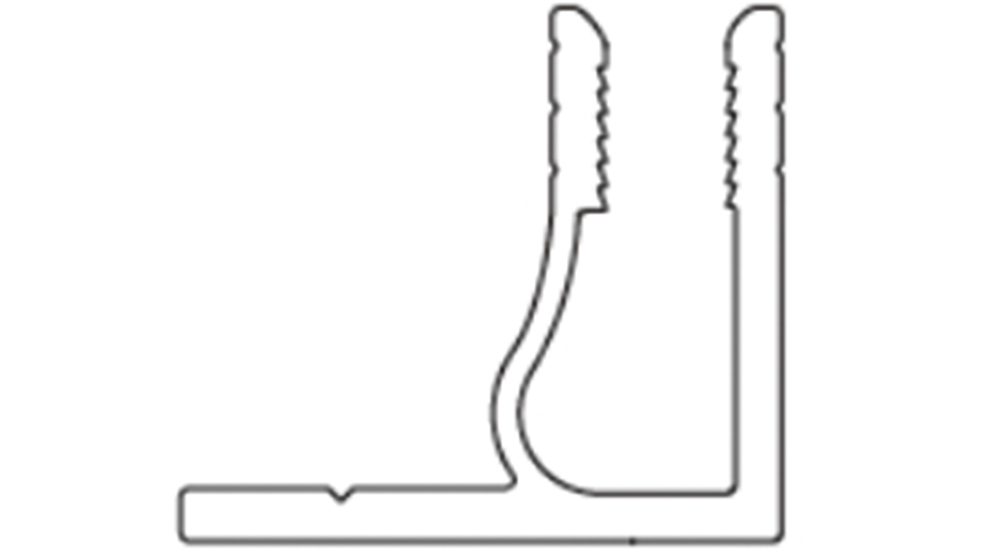

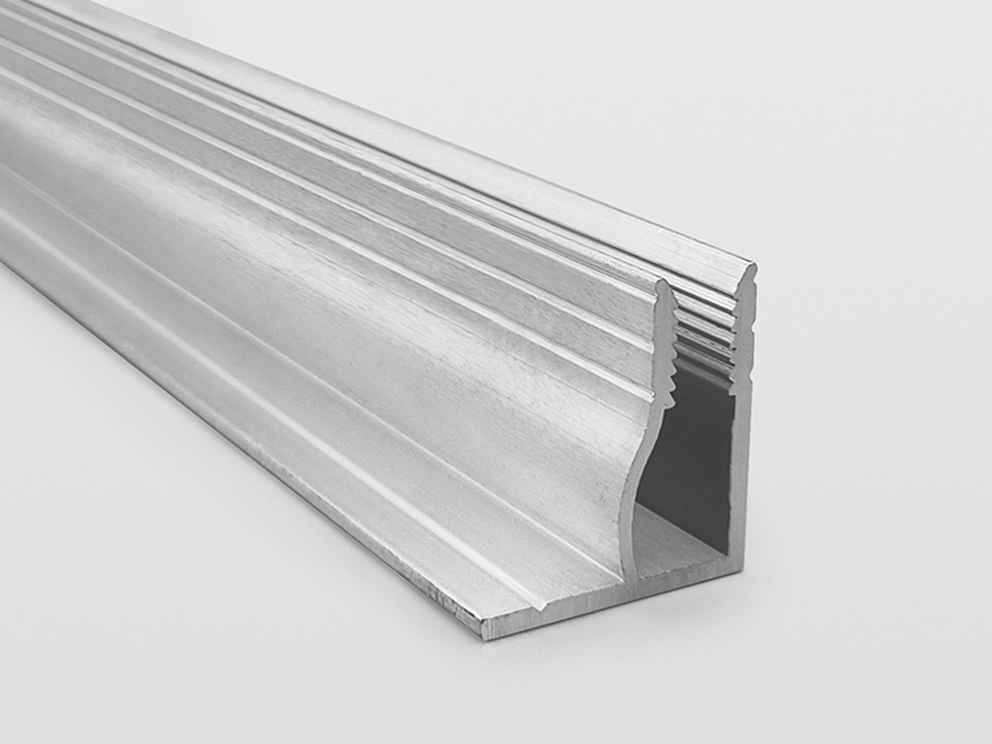

- 收边线
- Closing line
适用4、6mm厚度的铝三维板

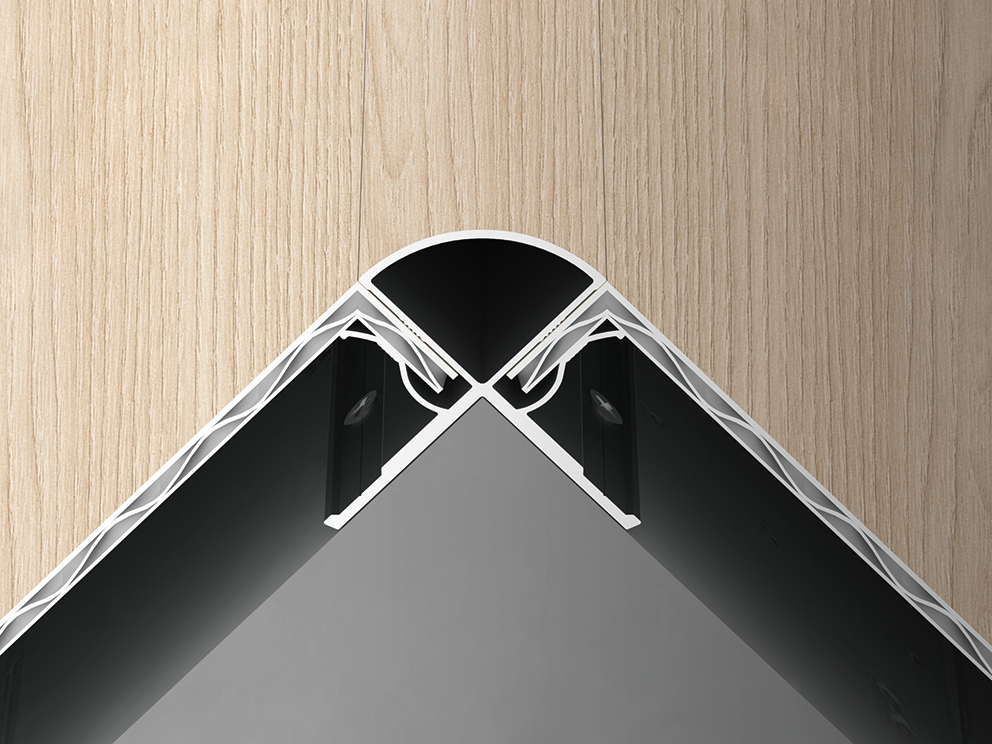

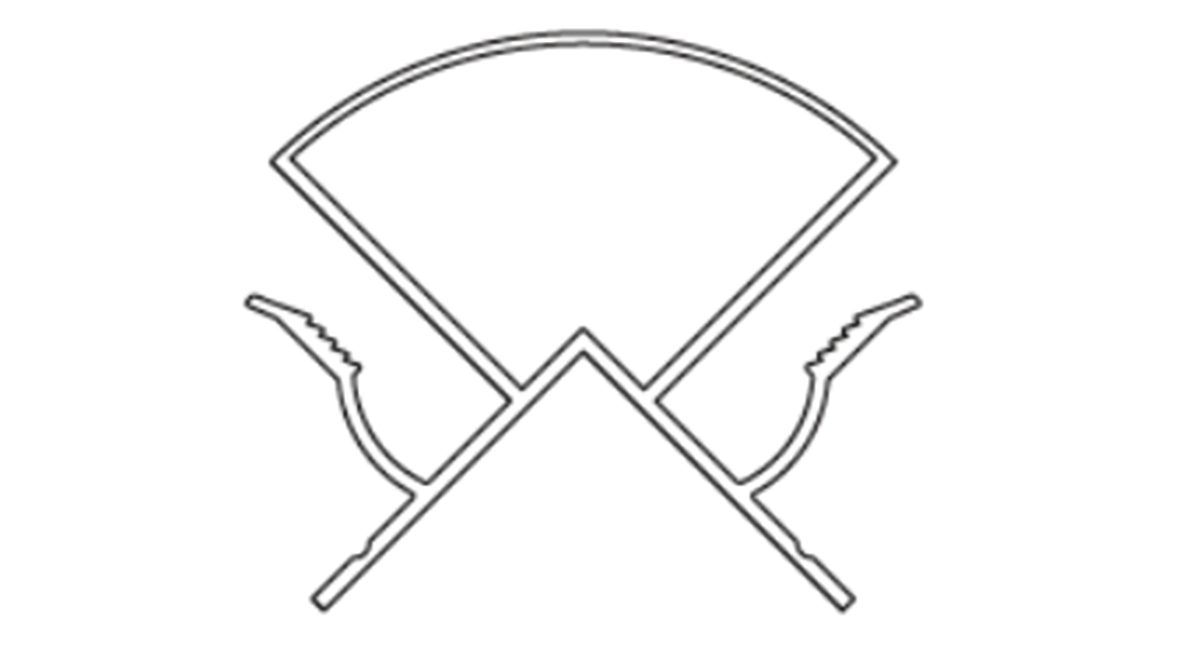

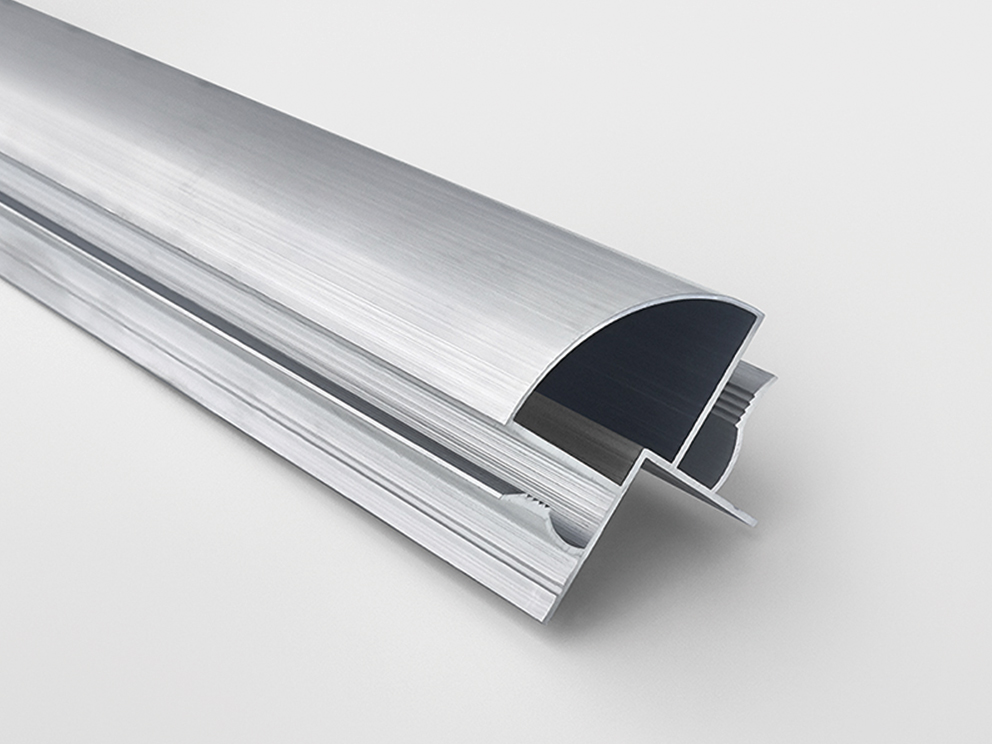

- 弧形阳角线
- Curved positive angle line
适用4、6mm厚度的铝三维板

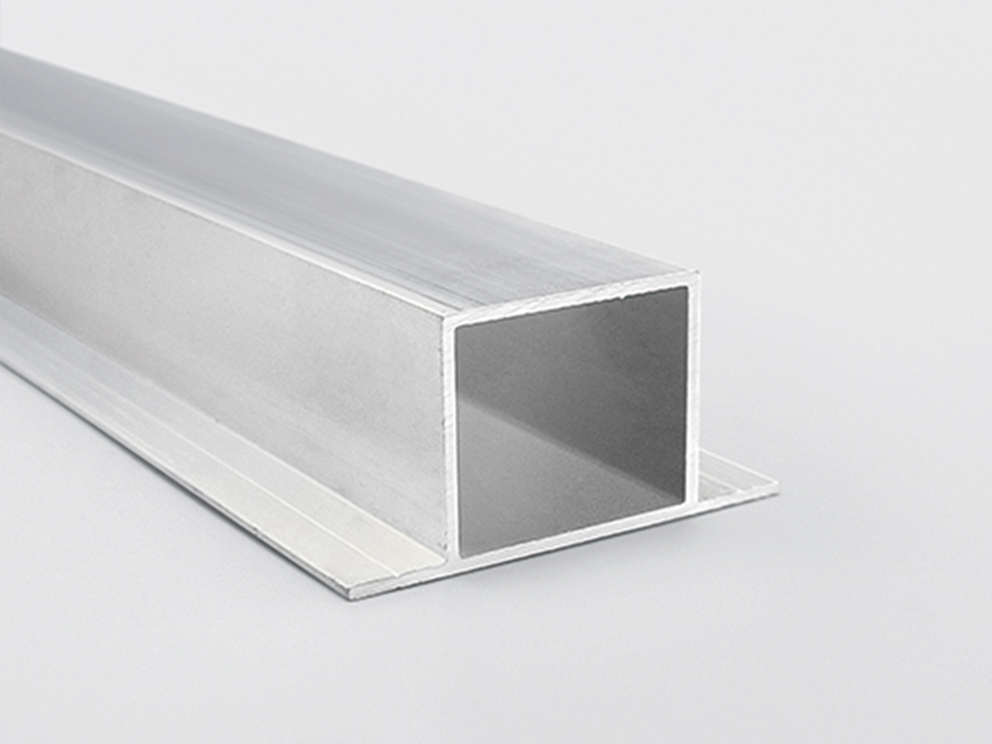

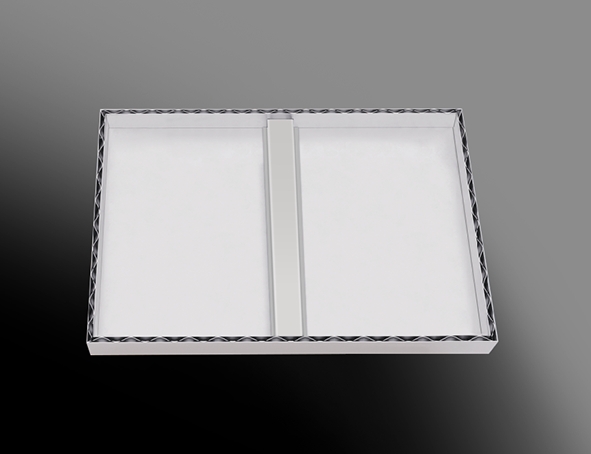

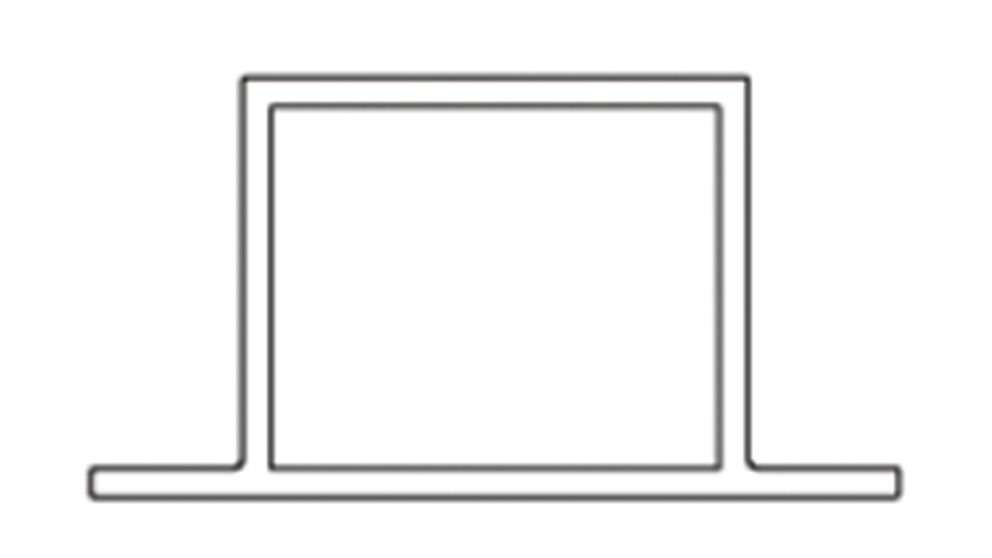

- 加强筋
- Strengthening muscles
场景应用
Application Area

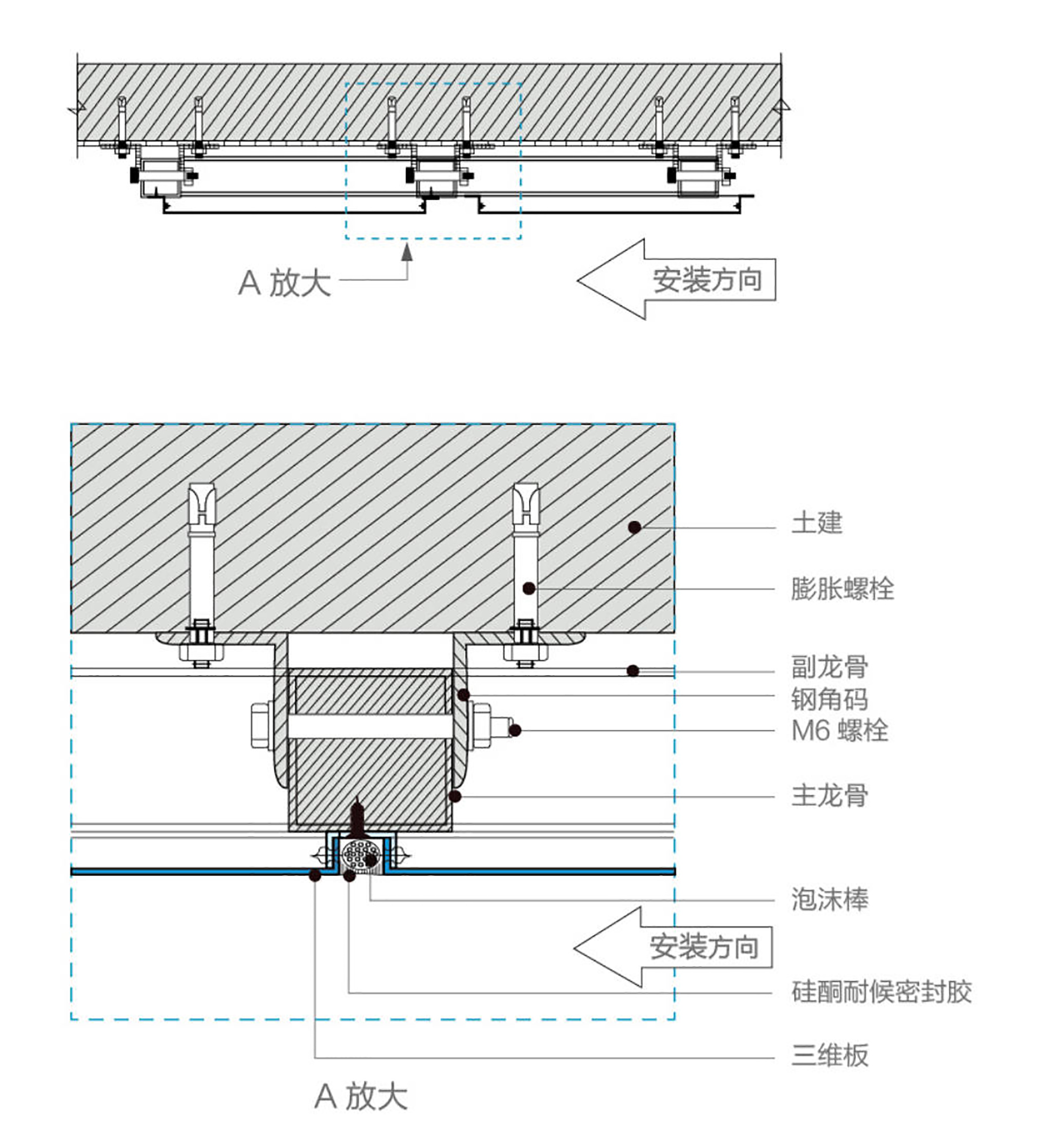

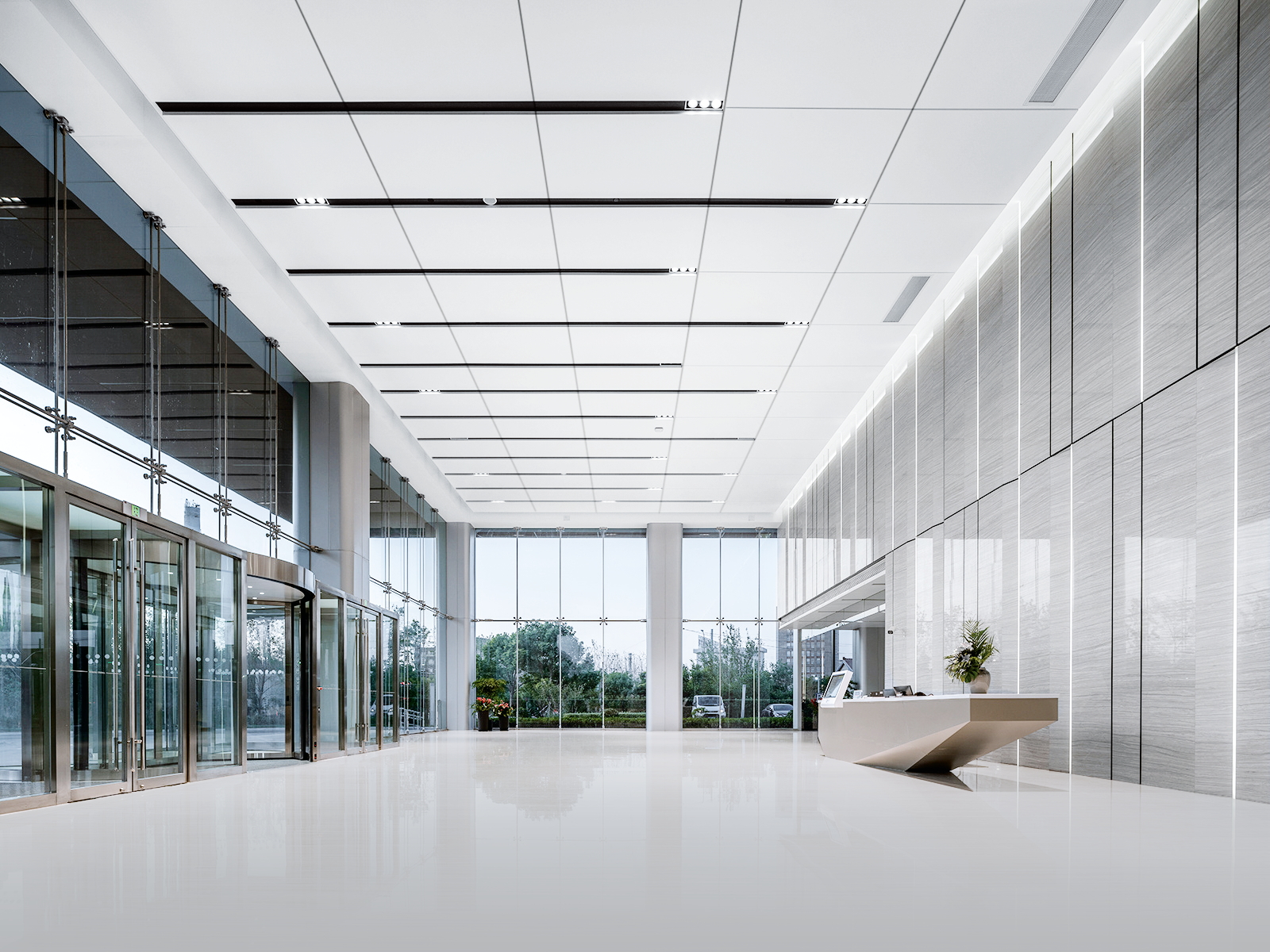

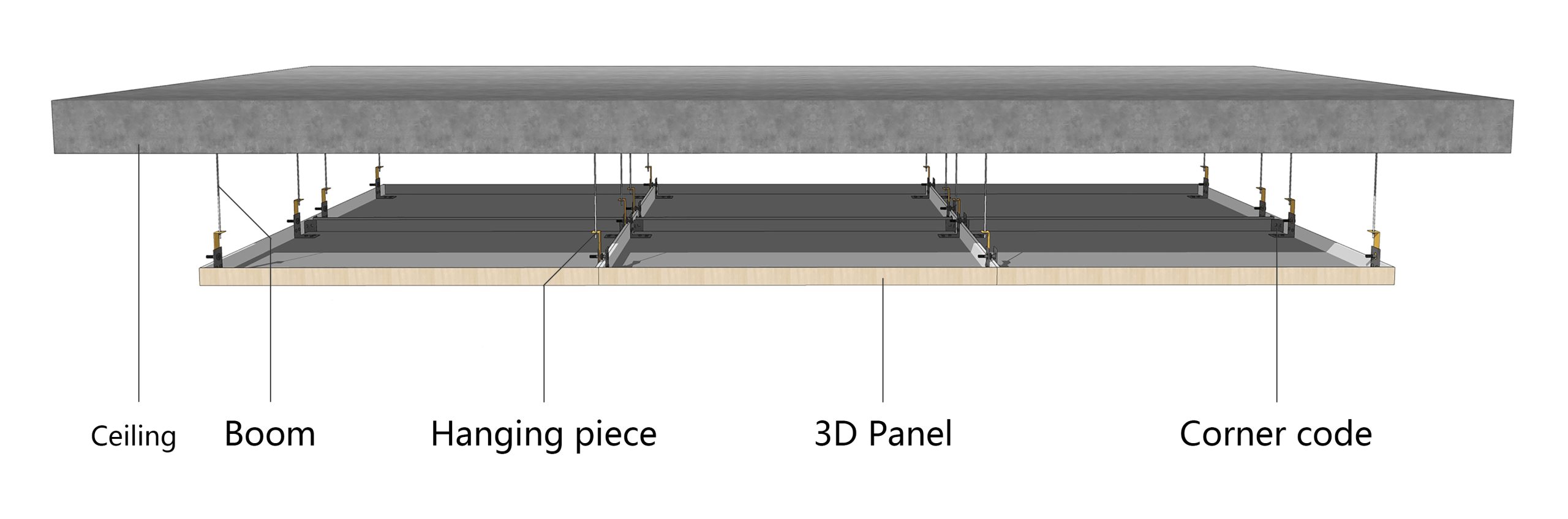

吊顶安装应用

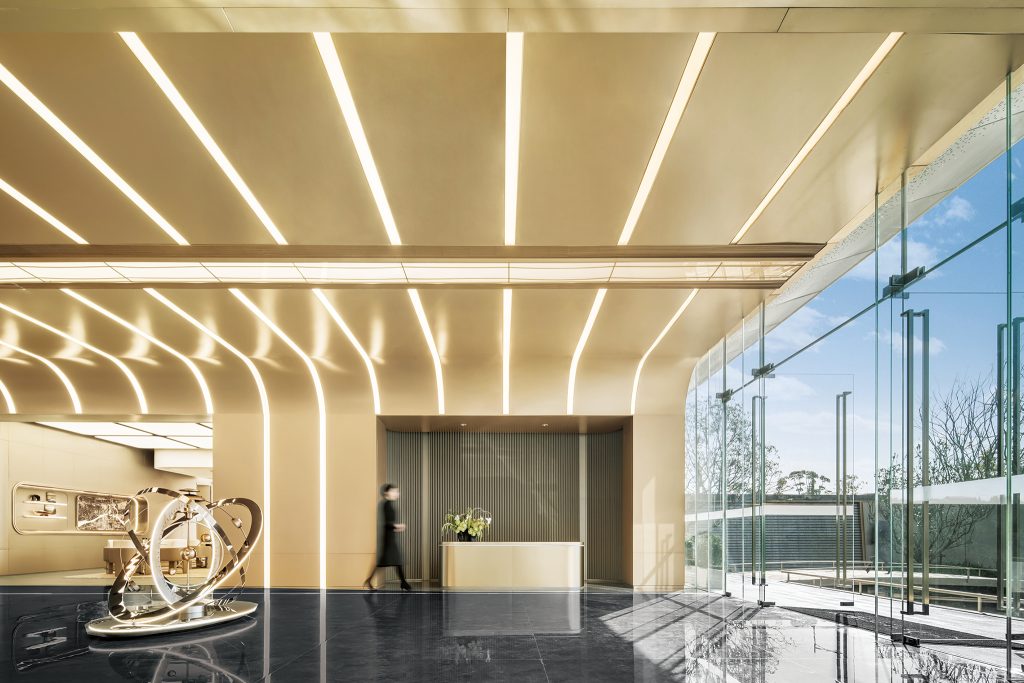

三维板室内吊顶装饰工程
3D Panel Indoor Ceiling Decoration Project
- 吊顶精选优质铝合金基板，呈现丰富持久的色彩，完美契合现代空间的多元设计需求。三维板色彩稳定持久不褪色，卓越耐候性与抗老化性能;其轻质高强特性，赋予吊顶轻盈稳固的非凡体验;表面致密光滑，抗污易洁，日常维护省心省力。更令人惊艳的是其强大的可塑性，安装结构简洁高效，可轻松驾驭平面、弧形等造型，赋予吊顶灵动多变的视觉张力，成就非凡的装饰效果!
表面平整:可以作为大幅装饰面板而不变形，表面涂层均匀一致，易清洗;色彩丰富，隔音、隔热性能好，具绝佳的防火性能，达到防火A级。

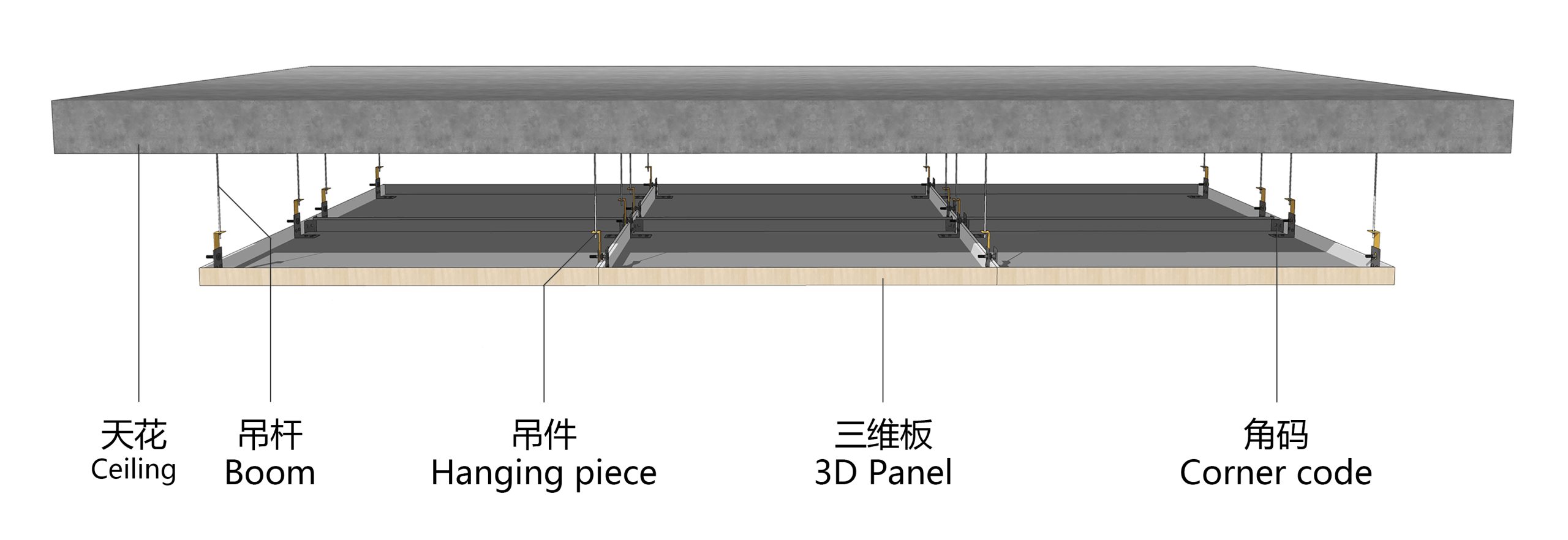

- 三维板安装前按照图纸尺寸要求进行裁切、打孔等造型，装上角码。

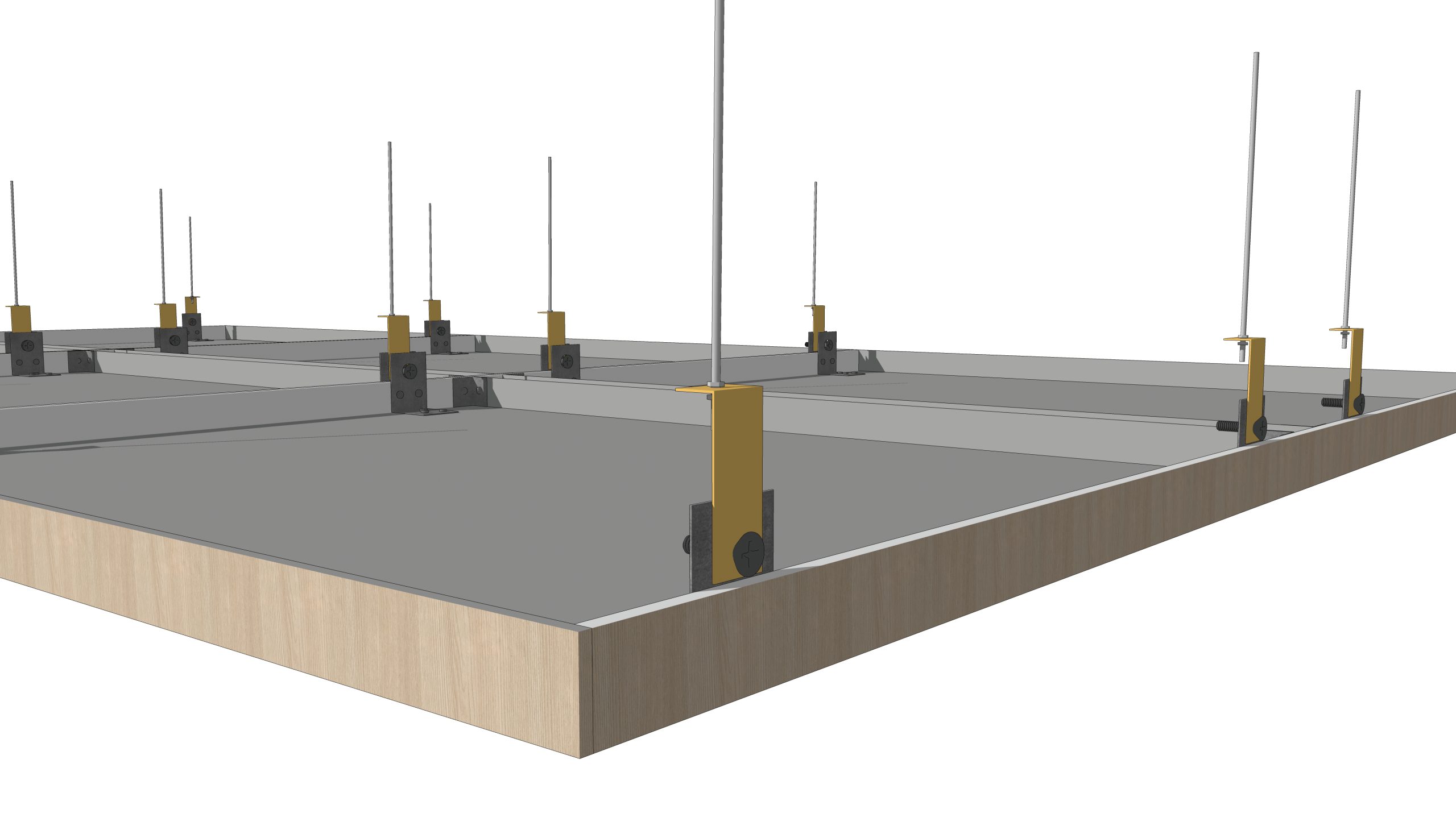

- 吊顶使用膨胀螺栓将吊杆一端固定在楼板，另一端使用吊件连接主龙骨。
- 收边时沿墙面固定L型边龙骨，用于固定三维板边缘。
